Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 29 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как маркировка ТЭН 100А13/4,0J220 даёт активную длину 920 мм
В обозначении 100 указывает на развёрнутую длину 1000 мм, А соответствует длине контактного стержня 40 мм, 13 обозначает диаметр оболочки. 4,0J220 читается как мощность 4 кВт, код среды J и напряжение 220 В.
- Расчётная активная длина: 920 мм.
- Удельная нагрузка: 10,65 Вт/см² на площади 376 см².
- Код J указывает на воду и слабые растворы кислот.
Нагрузка 10,65 Вт/см² ниже предельного значения для кода J.
Какое сопротивление ждать при проверке мультиметром
Проверяйте ТЭН только после отключения от сети. Измерьте сопротивление между контактными выводами: расчётное значение в рабочем режиме составляет 12,1 Ом.
- Отключите ТЭН от питания и отсоедините провода.
- Установите мультиметр в режим измерения сопротивления.
- Коснитесь щупами двух контактных выводов.
Показание около расчётного значения соответствует ожидаемому сопротивлению. Измерение мультиметром не заменяет проверку изоляции.
Код J и оболочка: почему важна среда
По таблице ГОСТ код J относится к воде и слабым растворам кислот с pH 5–7. Для этой среды в каталогах указывают предельную удельную нагрузку 15,0 Вт/см² и рекомендуют нержавеющую жаростойкую сталь.
При работе в другой среде нельзя автоматически считать подходящими те же код, материал и нагрузку. Например, для масел и жиров в таблице используется код Z. Фактический материал оболочки этого исполнения уточняйте по документации на изделие.
Не выбирайте ТЭН только по напряжению и мощности: учитывайте нагреваемую среду.
Что можно изменить по заказу при длине 920 мм
По заказу меняем напряжение, мощность, материал оболочки и форму гиба после согласования параметров и условий работы. При изменении мощности нужно проверить соответствие нагрузки выбранной среде.
Делаем по чертежу, эскизу, образцу.
Что прислать для подбора замены

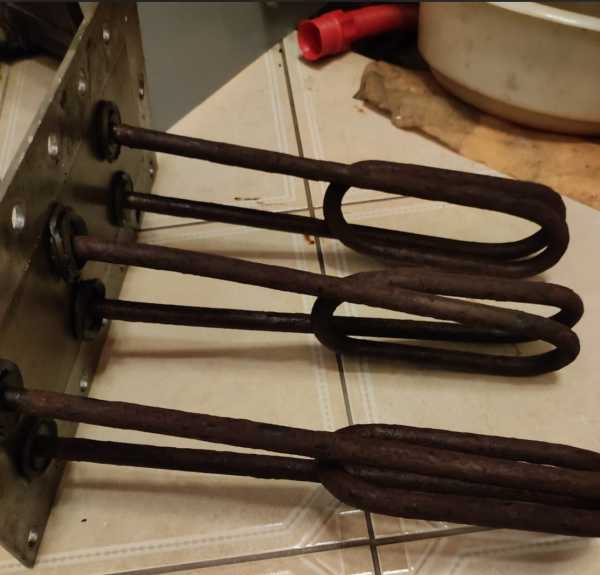

Пришлите фото маркировки и самого ТЭН, а также данные об условиях установки:
- Среду, которую нагревает ТЭН;
- Напряжение и требуемую мощность;
- Чертёж, эскиз или образец, если важны форма гиба и расположение выводов.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец. В стиральной машине он закреплён снизу бака.
Вопросы
Можно ли сделать на другое напряжение?
Возможность другого напряжения нужно согласовать с требуемой мощностью и подключением. Не подключайте этот ТЭН к напряжению, отличному от указанного в маркировке.
Что будет, если удельная нагрузка выше предела?
Для кода J предел по таблице составляет 15,0 Вт/см². Превышение допустимой нагрузки для среды может привести к перегреву и сокращению срока службы.
Можно ли сделать из нержавейки?
Для кода J в каталогах рекомендуют нержавеющую жаростойкую сталь. Материал конкретного исполнения следует подтвердить по документации; по заказу меняем материал оболочки.
Можно ли сделать другую форму гиба?
Да, форму гиба можно согласовать по чертежу, эскизу или образцу.
