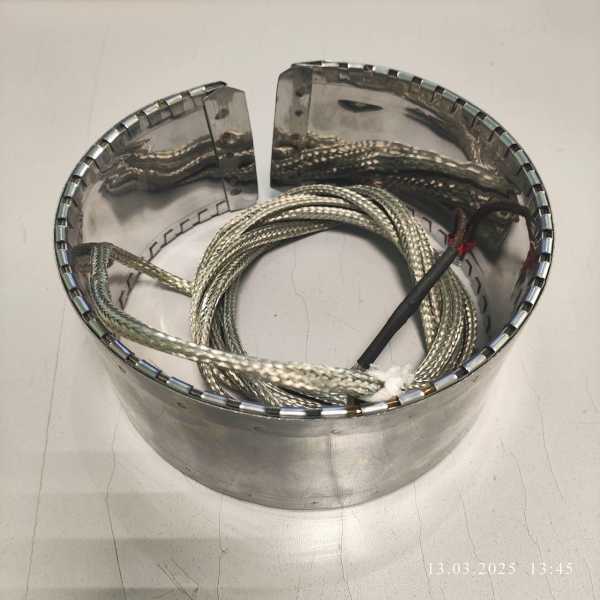

Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Сверить хомутовый нагреватель по форме и способу крепления
- Форма и способ крепления: убедитесь, что это хомутовый (кольцевой) тип, а не вставной или фланцевый.
- Внутренний диаметр хомута: он должен совпадать с диаметром вашего цилиндра или трубы.
- Длина и ширина ленты (тела ТЭНа): измерьте по наружной стороне кольца.
- Напряжение и мощность: смотрите маркировку на старой детали или её упаковке.
- Выводы (контакты): тип и расположение (например, штырь, резьба, длина выводной части) - они должны подходить к вашей схеме подключения.
Данные для заказа: фото старого кольцевого ТЭНа с линейкой
- Фото старого нагревателя с линейкой (масштаб) и чётким изображением крепёжной части и выводов.
- Внутренний диаметр хомута (в мм) - это главный размер для посадки на цилиндр.
- Напряжение и мощность с маркировки (если маркировка стёрта - укажите, что мощность подберём по образцу).
- Тип и длину выводов (например, длина контакта от тела ТЭНа до места подключения клеммы).
- Материал оболочки (если известен - нержавейка, медь, сталь) и среда, в которой работает нагреватель (вода, масло, воздух, агрессивная среда).
- Фото места установки или чертёж посадочного гнезда (если есть).
Изменить мощность и напряжение хомутового нагревателя под вашу сеть
Делаем по образцу, фото, чертежу. По заказу меняем мощность и напряжение под вашу сеть, длину выводов под вашу клеммную колодку, а также материал оболочки, если старая деталь не подходит по стойкости к среде. Можно изменить внутренний диаметр хомута при сохранении общей формы.
Где ставят хомутовые нагреватели
Такие нагреватели ставят в маслонагревателях бака силового трансформатора, где хомутовый или кольцевой нагреватель закрепляется снаружи на баке трансформатора. В экструдерах плёнки, труб и профиля хомутовые или кольцевые нагреватели закрепляются снаружи на цилиндре экструдера. В аэрогрилях кольцевой элемент устанавливается вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли сделать этот хомутовый нагреватель на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем под ваше напряжение. Пришлите фото старого нагревателя и укажите нужные вольты и мощность.
Подойдёт ли этот ТЭН, если мой старый имеет другой диаметр хомута?
Диаметр хомута делаем по вашему образцу или чертежу. Измерьте внутренний диаметр старой детали и укажите его в заказе.
Можно ли заказать такой же нагреватель, но с более длинными выводами?
Да, изменим длину выводов под вашу схему. Укажите нужную длину от тела ТЭНа до конца контакта.
Сделаете этот нагреватель из другого материала (например, из нержавейки вместо меди)?
Да, сделаем из того материала, который нужен под вашу среду. Приложите фото старой детали и укажите, в какой среде он будет работать.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
