Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 1200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

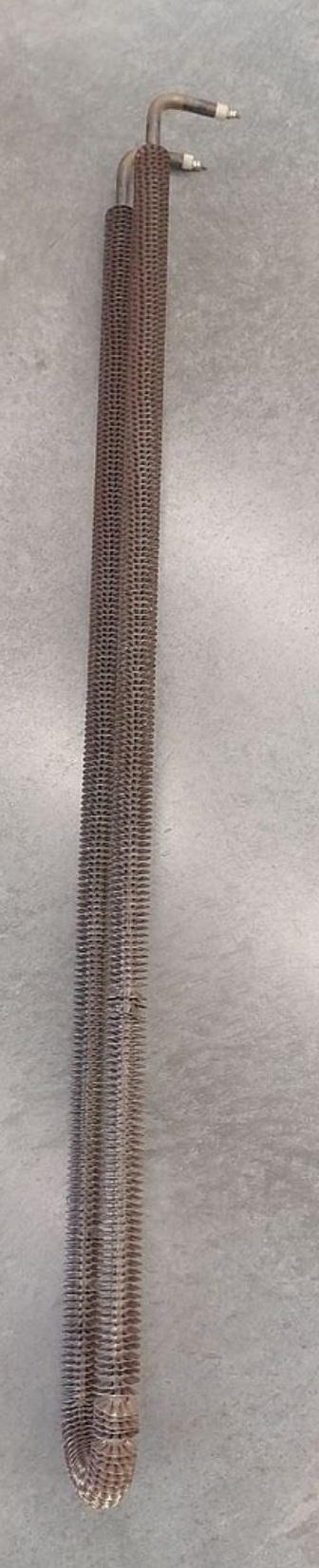

Из названия «тЭН U-образный, L=1200мм +- 380v 3KBT» мы знаем:
- Форма: U-образный (изогнутый)
- Развёрнутая длина трубки: 1200 мм
- Напряжение: 380 В (из готового расчёта)
- Мощность: 3 кВт
Для изготовления точной замены этого недостаточно. Чтобы сделать ТЭН, который подойдёт к вашему оборудованию, нужны ещё четыре группы параметров: диаметр оболочки, длина холодных зон, материал оболочки и тип крепления. Все эти данные мы берём только со старого нагревателя.
В названии нет диаметра трубки, длины контактных стержней, материала и способа крепления - без них изготовить точную замену нельзя.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Для заказа замены нужно снять три главных размера:
- Развёрнутая длина - полная длина трубки, если её выпрямить. У U-образного ТЭН это длина от одного контактного стержня до другого по всей трубке. Измерьте рулеткой или мягкой проволокой по внешней стороне изгиба.
- Длина холодных зон - расстояние от торца оболочки до начала активной части (там, где трубка греется). Измерьте на каждом конце. В каталогах производителей эти зоны обозначают буквами: A=40 мм, B=65 мм, C=100 мм и так далее до 630 мм.
- Форма после гибки - межосевое расстояние между параллельными участками (центр до центра) и внутренний радиус изгиба. Контактные стержни должны начинаться не ближе 20 мм от начала изгиба для трубок диаметром 10 - 16 мм.
Главная цифра: развёрнутая длина 1200 мм - она уже известна, но её нужно проверить по старому ТЭН.
Среда и материал оболочки: вода, воздух, масло
Материал оболочки и предельная мощность зависят от того, в какой среде работает ТЭН. По ГОСТ 13268-88 для каждой среды есть свой код и рекомендуемый материал:
- Вода нейтральная (pH 5 - 9) - медь или латунь, до 9 Вт/см²
- Вода с кислотами (pH 5 - 7) - нержавеющая сталь, до 15 Вт/см²
- Вода с щелочами (pH 7 - 9) - углеродистая сталь, до 15 Вт/см²
- Масла и жиры - углеродистая сталь, до 3 Вт/см²
- Воздух спокойный до 450°C - углеродистая сталь, до 2,2 Вт/см²
- Воздух спокойный выше 450°C - нержавеющая сталь, до 5 Вт/см²
Если поставить ТЭН для воды в масло или наоборот, он быстро выйдет из строя из-за перегрева или коррозии. Сообщите среду точно.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Способ крепления определяет, как ТЭН устанавливается в оборудование. Основные варианты:
- Штуцер - резьбовая втулка на одном или обоих концах
- Гайка - прижимная гайка на контактном стержне
- Фланец - пластина с отверстиями под болты
- Межосевое расстояние - для U-образных ТЭН это расстояние между центрами трубок (в мм). Именно оно задаёт, встанет ли нагреватель в посадочные отверстия.
По заказу меняем тип крепления и межосевое под ваш образец. Делаем по чертежу, эскизу, образцу.
Что прислать
Чтобы мы изготовили точную замену, пришлите:
- Чертёж или эскиз с размерами: развёрнутая длина, диаметр, холодные зоны, межосевое, радиус изгиба
- Фото старого ТЭН с линейкой рядом - это помогает проверить геометрию
- Образец - если нет возможности снять размеры, отправьте старый нагреватель (мы снимем все параметры сами)
- Укажите среду (вода, воздух, масло) - от этого зависит материал оболочки
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, длину стержней, тип крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральных машинах и посудомоечных машинах. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы.
Вопросы
Как измерить развёрнутую длину, если ТЭН уже изогнут?
Возьмите мягкую проволоку или шнур, повторите им форму трубки по внешней стороне, затем выпрямите и измерьте линейкой.
Можно ли заказать ТЭН на другое напряжение, например 220 В?
Да, по заказу меняем напряжение под вашу сеть. Для 380 В мощность 3 кВт, для 220 В мощность будет другая - нужно пересчитать.
Можно ли сделать этот ТЭН из нержавейки?
Да, если среда допускает нержавеющую сталь (кислая вода или горячий воздух). Для обычной воды и масел чаще используют углеродистую сталь или медь.
Можно ли поставить ТЭН для воды в масло?
Нет, это разные коды среды по ГОСТ. У водяных выше удельная мощность, в масле они перегреются. Закажите ТЭН с кодом Z (масла и жиры).
