Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 18 кВт; можно меньше или больше, примерно от 10,8 кВт до 25,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G2; можно G1 1/2, G2 1/2 или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

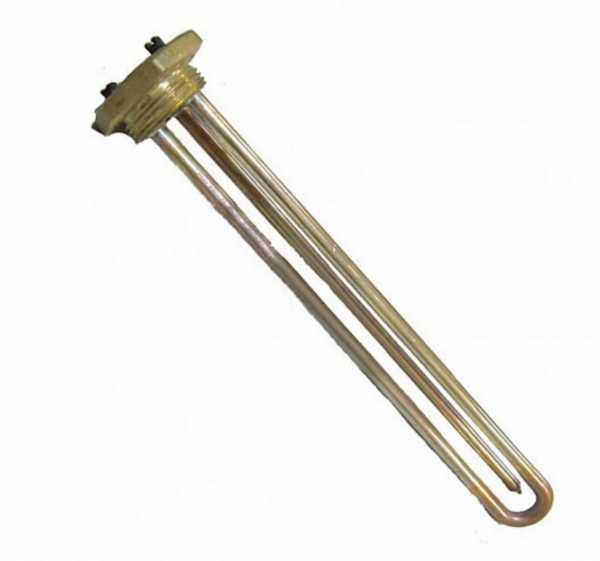

Что скрывает название «ТЭН WP-18 18 кВт, G2 для NIBE W-E»
Название даёт три точных параметра: мощность 18 кВт, резьбу штуцера G2 и совместимость с оборудованием NIBE серии W-E. Но для изготовления этого не хватит. Без чертежа или образца мы не знаем:
- Развёрнутую длину трубки (общая длина до гибки)
- Диаметр оболочки (у производителей от 6 до 25 мм)
- Длину и расположение холодных концов («холодная зона» по ГОСТ 13268-88)
- Марку материала оболочки и код нагреваемой среды
- Форму гибки: углы, радиусы, расстояние между осями
Главный параметр для заказа - развёрнутая длина. Без неё ТЭН не изготовить.
Среда и материал: что внутри бака
Этот ТЭН предназначен для воды - в проточных или накопительных водонагревателях NIBE. По ГОСТ 13268-88 для воды со слабыми растворами щелочей (код P) оболочку делают из углеродистой стали, для воды с кислотами (код J) - из нержавеющей стали. Для масел и жиров (код Z) применяют углеродистую сталь, но удельная мощность там ниже.
Для воды в системах отопления и ГВС стандартный материал - углеродистая сталь или нержавейка. Уточните среду.
Форма и гибка: как перенести конфигурацию
ТЭН изгибают в одной или нескольких плоскостях. Чтобы повторить форму, нужны:
- Чертёж с размерами и радиусами изгиба
- Или образец старого ТЭН (отправляем по почте)
Изгиб не должен заходить на зону контактного стержня: по ГОСТ конец стержня отстоит от начала гиба не менее 20 мм для диаметров 10 - 16 мм.
При снятии размеров с образца важно замерить:
- Расстояние между центрами отверстий крепления (если есть фланец)
- Высоту от основания резьбы до первого изгиба
- Плоскость изгиба: в одной плоскости или сложная пространственная форма
Радиус гиба на образце измеряют по внутренней стороне трубки.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН
- Развёрнутая длина - распрямите трубку (или измерьте по контуру гибким метром, сложив длины всех прямых участков и дуг). Допуск по ГОСТ: до 1000 мм - ±2%, свыше - ±1%.
- Холодные зоны - замерьте длину трубки от торца до начала нагреваемой зоны. По ГОСТ стандартные длины контактного стержня в заделке: A=40, B=65, C=100, D=125 мм.
- Форма после гибки - нарисуйте эскиз с указанием углов, радиусов и расстояний между осями прямых участков.
- Диаметр оболочки - измерьте штангенциркулем. Типовые диаметры по ГОСТ: 8,5; 9,5; 10,0; 13,0; 16,0 мм.
Развёрнутая длина - главный размер. Без неё изготовление невозможно.
Что прислать для заказа
- Старый ТЭН (образец) с маркировкой или без
- Чертёж с указанием развёрнутой длины, холодных зон, радиуса гиба, резьбы штуцера
- Фотографии старого ТЭН с линейкой (общий вид и крупный план резьбы)
- Если маркировка стёрта - укажите модель оборудования NIBE (серия W-E)
Делаем по чертежу, эскизу или образцу. По заказу меняем материал оболочки, длину холодных зон, напряжение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры) и проточные водонагреватели. В бойлерах нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях элемент находится в небольшой цилиндрической камере нагрева внутри корпуса, непосредственно на пути воды.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение?
Да, по заказу меняем спираль под напряжение 220, 380 или 127 В - нужно указать требуемое значение при заказе.
Можно ли изготовить по старому образцу, если маркировка стёрта?
Да, принимаем в работу образец без маркировки. Снимем размеры, определим диаметр, резьбу и конфигурацию гибки.
Как правильно измерить развёрнутую длину?
Разверните трубку или измерьте гибким метром по контуру: сложите длины всех прямых участков и длину каждой дуги по средней линии трубки.
Можно ли сделать другую резьбу штуцера, не G2?
Да, по заказу меняем резьбу на G1 1/2, G3/4 или другую - укажите нужный размер при заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
