Характеристики
| Тип | ТЭН |
|---|---|
| Модель | КЭВ-15Н |
| Назначение | Тепловентилятор |
| Каталожное название | Тэн для тепловентилятора КЭВ-15Н |
Где применяется и в каком оборудовании
ТЭН для тепловентилятора КЭВ-15Н применяется в калориферах и приточной вентиляции. Это тэн для калорифера и тэн для приточной вентиляции. Подходит для электрокалориферов ЭКО/ЭКОЦ, канальных нагревателей МАКСАЭРО ЭНК и ЭНП, тепловых пушек. Оборудование работает с невзрывоопасным воздухом без токопроводящей пыли. В электрокалориферах ЭКО каждый ряд - автономная секция ТЭН.
- Электрокалориферы ЭКО/ЭКОЦ (Innovent): 3 ряда ТЭНР, звезда 380/220В, 4,8-157,5 кВт
- Канальные нагреватели МАКСАЭРО ЭНП: 1-5 ступенчато включаемых групп ТЭН, 380В
- Тепловые пушки общего назначения: ТЭН или нихромовая спираль, задержанное отключение вентилятора
- Канальные нагреватели МАКСАЭРО ЭНК: нержавеющий ТЭН, 0,5-24 кВт, диаметр канала 100-400 мм, обдув от 2 м/с
Обдув и удельная нагрузка
Для ТЭН в приточной вентиляции критичен обдув. Минимальная скорость воздуха для канальных нагревателей - 2 м/с (МАКСАЭРО ЭНК), для некоторых моделей - 1 м/с. Без обдува ТЭН перегревается и выходит из строя. В тепловентиляторе КЭВ-15Н обдув обеспечивается вентилятором. Удельная нагрузка зависит от скорости обдува и температуры воздуха.
- Минимальный расход воздуха для ЭНК: 50 м³/ч (D100), 90 м³/ч (D125), 150 м³/ч (D160), 230 м³/ч (D200), 350 м³/ч (D250), 560 м³/ч (D315), 740 м³/ч (D355), 900 м³/ч (D400)
Как подобрать ТЭН для тепловентилятора КЭВ-15Н
При подборе учитывайте развёрнутую длину, форму (прямой или U-образный), расстояние между выводами, мощность и напряжение. Крепление - штуцер с гайкой или фланец. Материал оребрения - углеродистая или нержавеющая сталь. По заказу делаем ТЭН по размерам заказчика. Это замена ТЭН в калорифере.

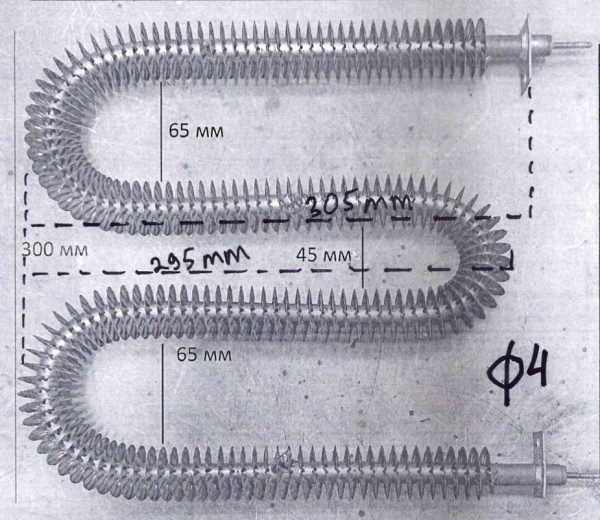

- Измерьте старый ТЭН: длина, форма, расстояние между выводами
- Уточните мощность и напряжение
- Определите тип крепления
- Укажите материал оребрения
- Проверьте наличие обдува и температуру воздуха
Монтаж и эксплуатация ТЭН в тепловентиляторе
Перед включением убедитесь, что вентилятор работает. Подача питания на ТЭН при отключённом вентиляторе запрещена - это приводит к выгоранию. В электрокалориферах ЭКО используется схема «звезда» (380В, на элемент 220В). Тепловая защита двухступенчатая: биметаллическая отсечка 80°C (автоматический ресет) и 130°C (аварийная). После срабатывания аварийной защиты Zilon требуется ручной ресет. В верхнем канале предусмотрен штуцер для термоконтакта (реле контроля перегрева) на 220В. По ГОСТ 13268-88, ТЭН общего назначения для промышленных установок климатического исполнения УХЛ4.
- Порядок восстановления после срабатывания защиты: отключить питание, дать остыть, устранить причину, нажать кнопку ручного ресета, выключить режим нагрева на пульте.
Как проверить ТЭН тепловентилятора
При неисправности «ТЭН не греет» проверьте питание, затем прозвоните ТЭН мультиметром на обрыв цепи. При обрыве - замена. Регламент обслуживания канальных нагревателей: ТО-1 раз в 6 месяцев, ТО-2 раз в 12 месяцев. Назначенный срок службы 3 года, межремонтный период 1 год.
Что прислать для расчёта ТЭН
Для точного расчёта предоставьте: развёрнутую длину и форму (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, информацию об обдуве и температуре воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН для тепловентилятора КЭВ-15Н предназначен для этой модели. Для другого оборудования уточните параметры.
Нужен ли обдув вентилятором?
Да, обдув вентилятором обязателен. Минимальная скорость воздуха - 2 м/с для канальных нагревателей.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭН другой длины, формы и крепления. Пришлите размеры и чертёж.
Как проверить старый ТЭН?
Проверьте мультиметром на обрыв цепи. Если обрыв - ТЭН неисправен, требуется замена.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, фото старого ТЭН.
Какие особенности обдува и удельной нагрузки для калориферов?
Для калориферов и приточной вентиляции важна удельная нагрузка и обдув. Без обдува ТЭН перегревается. Минимальный расход воздуха зависит от диаметра канала.
