Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Три элемента по 4000 Вт в блоке с резьбой G2 1/2

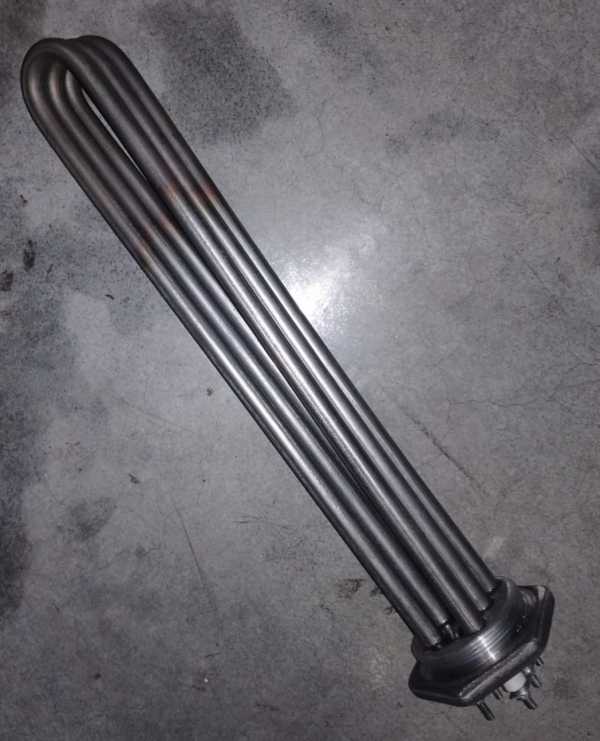

По названию, блок включает 3 ТЭНа по 4000 Вт, резьбовое присоединение G2 1/2 и общую длину около 500 мм. Мощность блока 12 кВт, напряжение 380 В.
При сверке со старым блоком посмотрите на маркировку, резьбу, длину, число элементов и расположение выводов. Также проверьте, есть ли отдельный термостат или корпус управления.
Термостат для блока на 380 В: встроен ли он
Встроенный термостат в названии товара не указан. Для регулирования температуры может потребоваться отдельное устройство управления.
У регулируемого исполнения терморегулятор размещается в отдельном корпусе управления, а не среди нагревательных элементов. Уточните, предусмотрен ли он в вашем оборудовании.
Не считайте термостат частью блока, если этого нет в маркировке или документации.
Можно ли заменить один ТЭН из трёх
Не всегда. Элементы блока герметично смонтированы в общем присоединительном узле, поэтому возможность замены одного ТЭНа зависит от конструкции и способа ремонта.
Перед подбором сверяйте мощность элемента, его электрические параметры и подключение по маркировке или схеме. Также проверьте конструкцию выводов и возможность восстановить герметичность узла. Если требуется изготовление или изменение конструкции, делаем по чертежу, эскизу, образцу; по заказу меняем параметры.
Что прислать для подбора блока 12 кВт
- Фото старого блока целиком и крупно маркировку.
- Фото резьбового присоединения и электрических выводов.
- Данные с таблички котла или оборудования, схему подключения и описание неисправности.
- Если блока нет, приложите чертёж или эскиз с известными параметрами.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы, промышленные электрокотлы отопления и ванны длительной пастеризации молока. В твердотопливном котле блок ТЭН устанавливается в штатную бобышку или в обвязку для догрева. В промышленном электрокотле он находится в герметичной оболочке внутри корпуса. В ванне пастеризации молока нагреватель монтируется в водяную рубашку и нагревает воду, которая через стенку передаёт тепло продукту.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадение резьбы не означает, что блок подойдёт. Нужно проверить допустимую мощность оборудования, напряжение, подключение и габариты.
Почему перегорает один из трёх ТЭНов?
Причиной может быть неисправность элемента, плохой контакт или нарушение условий работы. Перед заменой проверьте подключение и состояние нагревателя.
Нужен ли термостат в блоке?
Встроенный термостат в названии этого блока не указан. Для регулирования температуры может понадобиться отдельное устройство управления.
Как подключить блок 380 В к однофазной сети 220 В?
Не подключайте его напрямую к 220 В. Возможность подключения зависит от схемы блока и параметров элементов, их нужно проверить по маркировке и документации.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
