Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

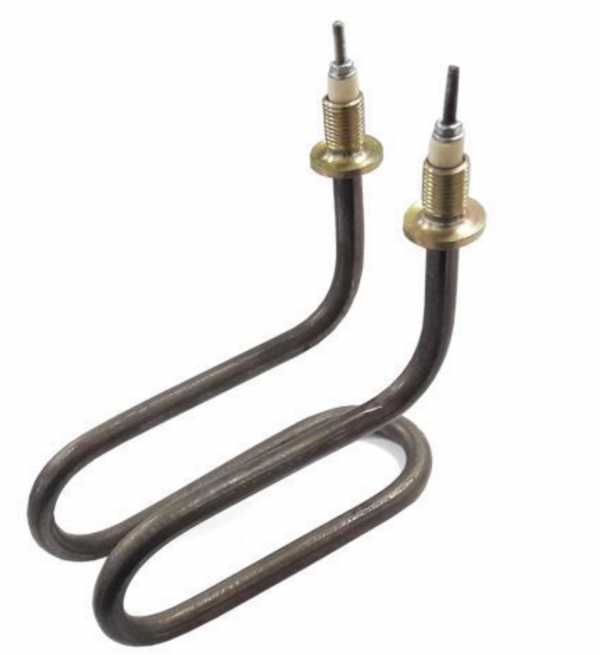

Из названия «ТЭН дистиллятора ДЭ-25М (5,0кВт) 220В» мы видим мощность 5,0 кВт, напряжение 220 В и среду - дистиллятор (вода). Этого достаточно для электрического расчёта. Но для изготовления нужны геометрические параметры: развёрнутая длина трубки, длина холодных зон, форма после гибки, резьба штуцера, материал оболочки.
Делаем по чертежу, эскизу или образцу. По заказу меняем длину холодных зон, резьбу, материал трубки.
Без размеров повторить ТЭН невозможно - прислать только мощность и напряжение недостаточно.
Мощность 5,0 кВт при 220 В - расчётный ток 22,73 А, сопротивление 9,7 Ом.
Проверка мультиметром: какое сопротивление ждать
Сопротивление в рабочем режиме - 9,7 Ом. Это расчётное значение при горячей спирали. При проверке холодного ТЭН мультиметром показание может быть на 5 - 10% ниже. Если прибор показывает 0 или «бесконечность» - спираль замкнута или оборвана.
- Отключите ТЭН от сети.
- Выберите режим измерения сопротивления (200 Ом).
- Приложите щупы к контактным стержням.
- Сравните показание с расчётными 9,7 Ом.
- Проверьте изоляцию: один щуп на корпус, другой на стержень - сопротивление должно быть > 0,5 МОм.
Подключение на напряжение 220 В и ток 22,73 А
ТЭН рассчитан на 220 В. При подключении к сети 220 В через него пойдёт ток 22,73 А. Для питания используйте автомат и провод, соответствующие этому току. В трёхфазной сети 380 В несколько таких ТЭН соединяют звездой - между любой фазой и нулём останется 220 В.
У производителей в каталогах указаны стандартные напряжения: 12, 24, 36, 42, 127, 220, 380 В. Наш ТЭН - 220 В.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы мы изготовили точную копию, снимите три параметра:
- Развёрнутая длина - выпрямите старый ТЭН (если он гнутый) и измерьте общую длину трубки от одного контактного стержня до другого. Допуски по ГОСТ: до 1000 мм ±2%, свыше - ±1%.
- Холодные зоны - длина участков от торца оболочки до начала активной части. Измерьте от конца трубки до места, где начинается нагрев (обычно видно по цвету или следам накипи). У производителей в каталогах есть буквенные коды: A=40 мм, B=65 мм, C=100 мм и т.д.
- Форма после гибки - нарисуйте конфигурацию: углы, радиусы изгиба, расположение резьбы. Важно: контактный стержень должен находиться на прямом участке, не ближе 20 мм от изгиба для трубки диаметром 10 - 16 мм.
Делаем по чертежу, эскизу, образцу. Если образец неразборный - сфотографируйте рядом с линейкой.
Что прислать
Для запуска в работу достаточно одного из вариантов:
- Чертёж с указанием развёрнутой длины, холодных зон, формы, резьбы и материала оболочки.
- Эскиз от руки с размерами.
- Старый ТЭН (образец). Мы снимем все размеры, проверим сопротивление и выдадим точную копию.
По заказу меняем резьбу штуцера, длину холодных зон, материал оболочки (углеродистая сталь, нержавейка, медь, латунь - выбор по среде и удельной мощности из ГОСТ).
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды), где элемент расположен в камере нагрева для доведения исходной воды до испарения. Также нагреватели этого типа используются в накопительных водонагревателях, где монтируются в бак через фланец или резьбовую втулку, и в стиральных машинах, где закрепляются снизу бака через резиновую манжету.
Вопросы
Можно ли заказать ТЭН на другое напряжение, например 380 В?
Да. По заказу меняем напряжение. Для этого пересчитываем спираль, чтобы сохранить мощность 5,0 кВт. При 380 В ток будет ниже, а сопротивление выше.
Можно ли сделать оболочку из нержавеющей стали?
Да. Для среды «вода + слабые кислоты» (pH 5 - 7) у производителей в каталогах рекомендована нержавеющая жаростойкая сталь с предельной удельной мощностью 15 Вт/см². Наш ТЭН изначально для дистиллятора - нержавейка подходит.
Как измерить развёрнутую длину, если ТЭН гнутый?
Выпрямите трубку (если она не лопнет), затем измерьте общую длину от одного контактного стержня до другого. Если выпрямить нельзя - приложите гибкую проволоку по контуру и измерьте её длину.
Можно ли сделать другую резьбу штуцера, не ту, что была?
Да. По заказу меняем резьбу на любую стандартную (например, G1/2, G3/4, M16, M18). Укажите тип и шаг резьбы в заказе или приложите образец штуцера.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
