Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,8 кВт; можно меньше или больше, примерно от 1,7 кВт до 3,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

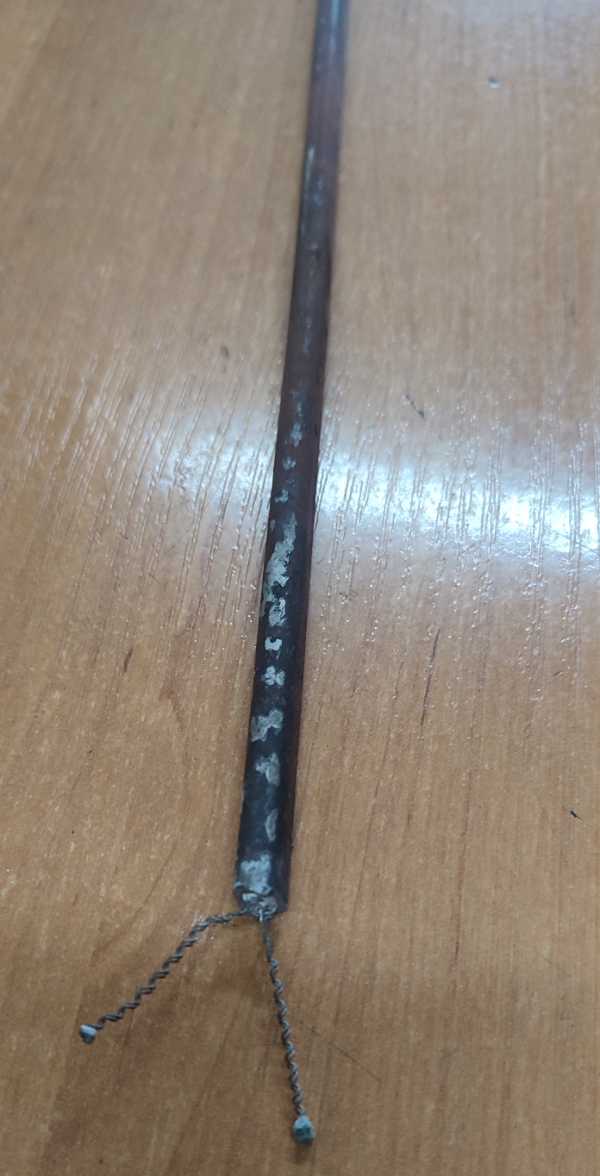

Что скрывается за названием BA CZ TYP 699893703 400В 2800 Вт
В названии указаны 400 В и 2800 Вт - рабочие параметры этого ТЭН. Производитель - BACKER ELECTRO CZ. Для изготовления точной замены не хватает главного - геометрии. Без неё повторить форму и посадку невозможно.
- Известно: напряжение 400 В, мощность 2,8 кВт, производитель
- Неизвестно: диаметр оболочки, развёрнутая длина, материал трубки, длина холодных зон, тип крепления, форма изгиба
Размеры старого ТЭН - единственный способ получить работающую замену
Крепление: что подходит к этому корпусу
Тип крепления в названии не зашит. У производителей встречаются штуцер с наружной резьбой, гайка накидная, фланец с отверстиями под болты. Ваш вариант - только по образцу.
Главный параметр крепления - межосевое расстояние (если фланец) или диаметр резьбы (если штуцер). Ошибка здесь - ТЭН не встанет в оборудование.
Не подбирайте крепление «на глаз» - снимите размеры со старого элемента
Проверка мультиметром: сопротивление 57,1 Ом
Расчётное сопротивление этого ТЭН в рабочем режиме - 57,1 Ом. При проверке исправного нагревателя мультиметр покажет близкое значение (допуск по ГОСТ - ±7 - 10%). Ноль или обрыв - спираль замкнута или перегорела.
- Проверка на корпус: один щуп на контакт, второй на оболочку - сопротивление изоляции должно быть более 0,5 МОм
- Ток утечки: не выше 0,75 мА на каждый кВт мощности
57,1 Ом - цифра для проверки, не для заказа
Как снять размеры со старого ТЭН
- Измерьте диаметр трубки штангенциркулем - укажите в миллиметрах
- Замерьте развёрнутую длину: мягкой рулеткой по оси трубки от одного торца до другого, включая все гибы
- Отметьте холодные зоны - расстояние от края трубки до начала активной части (обычно 40 - 160 мм у разных производителей)
- Зарисуйте форму: на листе бумаги от руки или сфотографируйте с линейкой рядом
Развёрнутая длина - самый важный размер. Если ТЭН гнутый, измеряйте по внешней стороне изгиба, не натягивая рулетку.
Размеры по ГОСТ: длина от 250 до 6300 мм, диаметры от 6,5 до 16 мм
Что нужно прислать для заказа
- Чертёж или эскиз с размерами (диаметр, развёрнутая длина, холодные зоны, форма)
- Фото старого ТЭН с двух ракурсов (общий план и крупно крепление)
- Информация о среде (вода, масло, воздух) и максимальной рабочей температуре
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки (нержавейка, углеродистая сталь, медь), длину холодных зон, тип крепления.
Без размеров изготовление невозможно - пришлите хотя бы фотографию с линейкой
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели, стиральные и посудомоечные машины. В бойлере элемент устанавливается в бак через боковой или нижний фланец, в проточном водонагревателе - в небольшой цилиндрической камере нагрева. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечной встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду (например, в масло вместо воды)?
Можно, если заменить материал оболочки и согласовать удельную мощность под новую среду. Для масла - углеродистая сталь, для воды - нержавейка или латунь. Уточните среду при заказе.
Как измерить развёрнутую длину, если ТЭН уже сломан и гнутый?
Возьмите мягкую рулетку или нитку, проложите по оси трубки от одного торца до другого, повторяя все изгибы. Затем приложите к линейке - получите длину в мм.
Можно ли заказать такой же ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Сообщите при оформлении - сделаем по вашему чертежу.
Подойдёт ли этот нагреватель на напряжение 220 В?
Нет, переделка под другое напряжение меняет мощность и сопротивление. Для 220 В нужен пересчёт спирали - это другой заказ. Пришлите нужное напряжение, сделаем новый расчёт.
