Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

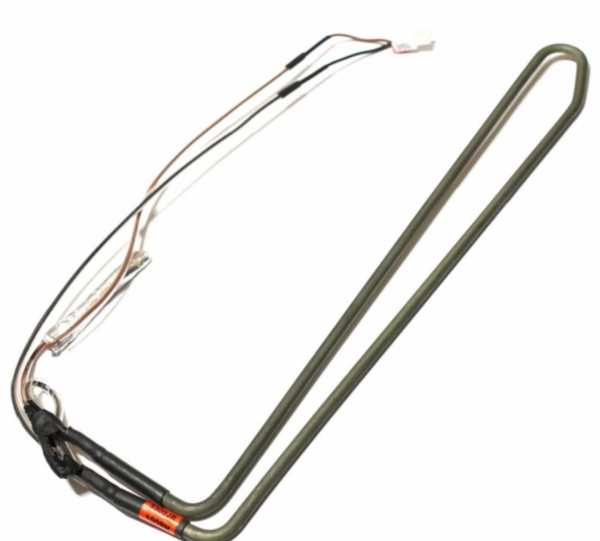

Сверка старого ТЭНа для оттайки по форме, креплению и выводам
- Сравните геометрию корпуса: изогнутую или прямую форму, а также количество и расположение рёбер, если они есть на вашем образце.
- Уточните тип крепления: резьбовая гайка, фланец или гладкий конец под затяжку. Совпадает ли шаг резьбы и диаметр?
- Проверьте расположение и длину выводных стержней: в одну сторону, в разные, под штекер или под обжим.
- Измерьте общую длину трубки (по корпусу) и длину активной зоны (расстояние между рёбрами или краями трубки).
- Сверьте мощность, указанную на маркировке старой детали, и рабочее напряжение.
Фото с трёх ракурсов для изготовления такого же ТЭНа оттайки
- Фото старого ТЭНа с трёх ракурсов (общий вид, крепление, выводы).
- Чертеж или эскиз от руки с указанием общей длины, расстояния между крепёжными элементами и длины выводов.
- Маркировку с корпуса (буквенно-цифровой код, если он есть) и данные по мощности/напряжению.
- Фото места установки (отсек, куда монтируется ТЭН) и тип среды (если она агрессивная, укажите состав).
- Уточните, нужна ли герметизация выводов (силикон, термоусадочная трубка) и какая температура эксплуатации.
Изготовление ТЭНа оттайки с изменением длины, мощности или напряжения
Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, мощность, рабочее напряжение, материал оболочки (под другую среду), а также тип и расположение выводов. Для изменённой детали пришлите тот же набор данных, что и для точной копии, но с пометкой, какой параметр нужно скорректировать.
ТЭН для оттайки: в каком оборудовании
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе нагреватель размещается в баке через боковой или нижний фланец.
Вопросы
Можно ли заказать этот ТЭН на 220 В, если у меня старое оборудование на 380 В?
Да, сделаем. Приложите к заказу фото маркировки старой детали и укажите желаемое напряжение и мощность.
У меня крепление не резьбовое, а фланец. Вы сделаете такой же?
Да, сделаем. Пришлите фото фланца с размерами и расположением отверстий под крепёж.
Нужна другая длина трубки, чтобы ТЭН не упирался в стенку бака.
Да, изменим длину. Приложите к заказу чертёж с нужным размером и фото места установки.
Рабочая среда - масло, а не вода. Вы подберёте материал?
Да, сделаем из материала, стойкого к вашей среде. Укажите в заказе тип жидкости и её рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
