По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 460 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

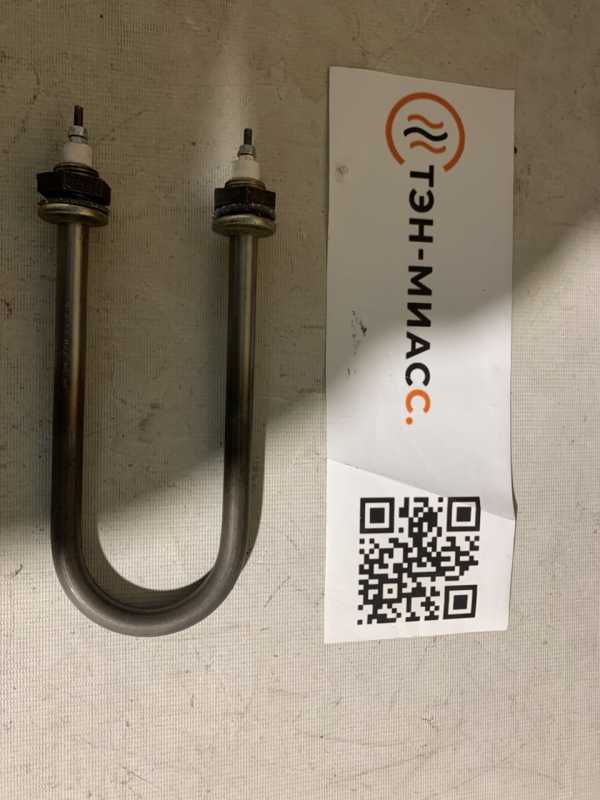

Сверьте маркировку ТЭН46А13/1,6J220Ф2 с вашим нагревателем
- Сравните полную маркировку на корпусе вашего ТЭНа с «Тэн46а13/1,6j220Ф2». Все символы должны совпадать.
- Проверьте активную длину (расчётная 380 мм) и общую длину трубки вместе с контактными стержнями.
- Убедитесь, что форма в точности повторяет вашу: одинаковая геометрия изгиба, расположение выводов и крепёжных элементов.
- Сверьте мощность 1,6 кВт и напряжение 220 В. Расчётное сопротивление 30,2 Ом.
- Оцените площадь теплоотдачи 155 см² и удельную нагрузку 10,31 Вт/см² - это важно для правильного температурного режима в вашей среде.
Приложите маркировку со старого ТЭН46А13 для заказа
- Маркировку с вашего старого ТЭНа, даже если часть стёрта.
- Чёткое фото детали с линейкой: вид спереди, сбоку, расположение выводов и крепления.
- Тип оборудования, куда устанавливается нагреватель (название, модель, бренд).
- Длину от центра до центра крепёжных отверстий или расстояние между осями, если крепление несимметричное.
- Для сред с агрессивными жидкостями или газами укажите рабочую среду (например, масло, раствор, воздух).
Изменим мощность 1,6 кВт, длину или гибку ТЭН46А13 под вашу задачу
Мы делаем по образцу, фото, чертежу. По заказу меняем форму изгиба, длину трубки, мощность, напряжение, тип выводов и материал оболочки под вашу среду. Для изменений пришлите фото старой детали и параметры, которые нужно скорректировать.
Нагрев воды в бойлерах и стиралках для модели 220В Ф2
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Мне нужно напряжение 380 В вместо 220 В. Вы сделаете?
Да, сделаем. Пришлите фото вашей детали и укажите желаемое напряжение и мощность.
У меня другое крепление (фланец другого диаметра). Можно изменить?
Да, сделаем по вашему образцу или чертежу крепления. Приложите фото или эскиз.
Рабочая среда агрессивная, нужен другой материал оболочки. Вы можете изготовить?
Да, сделаем из материала под вашу среду. Укажите тип среды и пришлите фото старого ТЭНа.
Активная длина не совпадает с моей. Вы подгоните?
Да, сделаем по вашей длине. Приложите фото с замером расстояния между креплениями.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
