Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 27 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1; можно G1/2, G1 1/4 или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

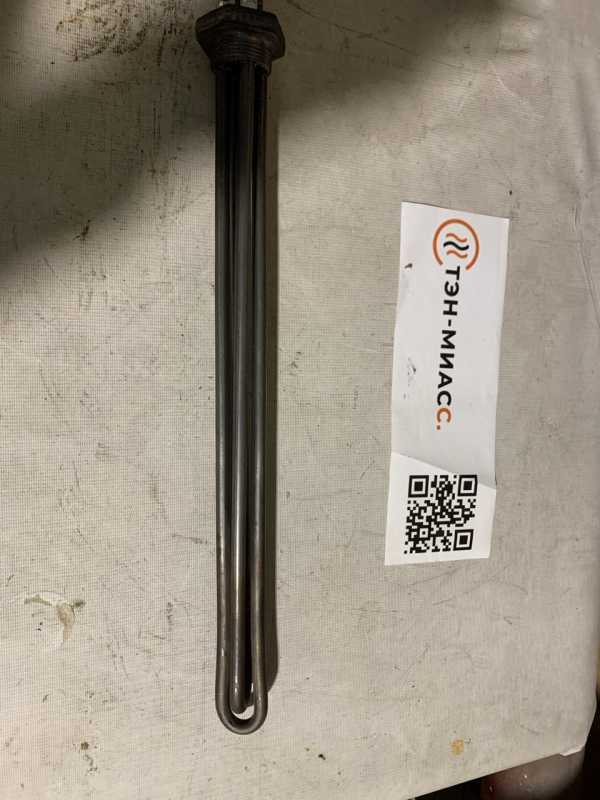

Маркировка ТЭН: активная длина 870 мм и код среды J
В названии указаны напряжение 380 В, исполнение из двух ТЭНов и присоединительная резьба G1 1/4. Код J относится к воде и слабым растворам кислот с pH 5–7. Фрагменты 56,0 и T-100B10 без расшифровки производителя не трактую как размеры.
- Активная длина по расчёту: 870 мм.
- Удельная нагрузка по расчёту: 10,98 Вт/см² на площади 273 см².
Для подбора среды ориентируйтесь на код J и фактический состав рабочей жидкости.
10,98 Вт/см² против предела ГОСТ для J
Для кода J в ГОСТ указан предел 15,0 Вт/см² для воды и слабых растворов кислот с pH 5–7. Расчётная нагрузка ниже предела, превышения нет.
Сравнение относится только к среде, соответствующей этому коду.
10,98 Вт/см² ниже предела 15,0 Вт/см² для среды J.
G1 1/4: что известно о креплении
В маркировке указана резьба G1 1/4. Обозначения фланца и межосевого расстояния в названии нет, поэтому определить их по этим данным нельзя.
- Для сверки присоединения сообщите ответную резьбу и параметры места установки.
- Если нужны фланец или другое межосевое расстояние, приложите чертёж, эскиз или образец.
48,1 Ом: проверка мультиметром
Отключите ТЭН от сети и измерьте сопротивление между контактными выводами. Ожидаемое значение по расчёту: 48,1 Ом.
- Убедитесь, что питание отключено.
- Переведите мультиметр в режим измерения сопротивления.
- Приложите щупы к контактным выводам и сравните показание с расчётным.
Также указаны расчётные параметры: мощность 3 кВт, напряжение 380 В и ток 7,89 А.
Что прислать для проверки исполнения
Чтобы сверить изделие с подключением и условиями работы, пришлите маркировку или фото изделия, описание среды и требования к монтажу.
- Для изменения исполнения приложите чертёж, эскиз или образец.
- Укажите требуемую резьбу, форму гиба и межосевое расстояние, если они отличаются от имеющихся данных.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, устанавливаясь в небольшую цилиндрическую камеру нагрева внутри корпуса. Кроме того, подобные ТЭНы могут применяться в парогенераторах и гладильных системах, где размещаются в бойлере парогенератора - отдельной ёмкости для воды.
Вопросы
Можно ли сделать ТЭН из нержавейки?
Для кода J в таблице ГОСТ рекомендована нержавеющая жаростойкая сталь. По заказу меняем материал; согласуем его с рабочей средой.
Можно ли изготовить на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение при обращении.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу. Приложите чертёж, эскиз или образец присоединения.
Можно ли сделать другую форму гиба?
Делаем по чертежу, эскизу или образцу. Укажите форму и приложите схему с размерами.
