Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 27 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

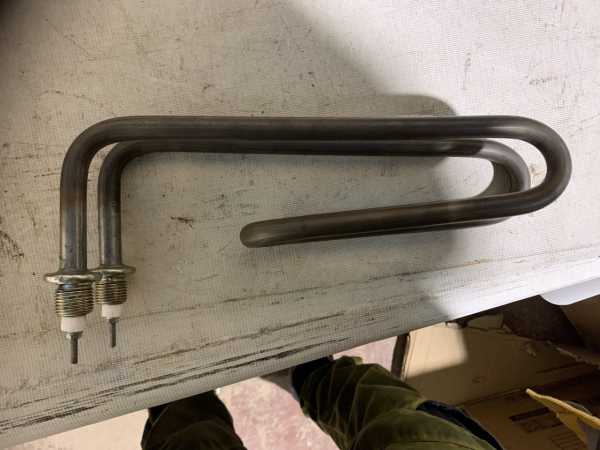

Маркировка: активная длина 1120 мм и код J
По обозначению A13 читаются код контактного стержня A и диаметр оболочки 13 мм. Код A соответствует длине стержня в заделке 40 мм. В расчёте активная длина составляет 1120 мм.
- 5.0 означает мощность 5 кВт, 380 означает напряжение 380 В.
- J обозначает среду нагрева.
- Значения «120», «Шц», «G1/2», «мо-60» без документации к изделию не расшифровываем по догадке.
Мультиметр: ожидаемое сопротивление 28,9 Ом
Проверяйте ТЭН только при отключённом питании.
- Установите мультиметр в режим измерения сопротивления.
- Приложите щупы к контактным стержням.
- Ожидаемое сопротивление спирали в рабочем режиме: 28,9 Ом.
Код J: вода и слабые кислоты
Код J относится к воде и слабым растворам кислот с pH 5–7. Для этой среды ГОСТ рекомендует оболочку из нержавеющей жаростойкой стали.
Если нагреватель работает в другой среде, меняются требования к материалу оболочки и допустимой удельной нагрузке. Среду и режим работы нужно указать при подборе.
Нагрузка 10,93 Вт/см²: ниже предела для J
Расчётная нагрузка на площади 457 см² составляет 10,93 Вт/см². Для кода J предельное значение по ГОСТ составляет 15,0 Вт/см², значит расчётная нагрузка ниже предела.
Для воды и слабых кислот учитывайте pH 5–7, указанный для кода J.
Что прислать для подбора
Чтобы обсудить исполнение, отправьте чертёж, эскиз или образец, укажите среду и рабочий режим. Также приложите обозначение ТЭН целиком, включая «Шц G1/2 мо-60». Делаем по чертежу, эскизу, образцу; по заказу меняем форму гиба.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере ТЭН устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету прижимной скобой.
Вопросы
Что будет, если нагрузка выше предела?
Это превышение рекомендуемого значения для среды. Перед применением нужно пересмотреть подбор ТЭН и условия теплоотдачи.
Можно ли нержавейку?
Для среды J ГОСТ рекомендует нержавеющую жаростойкую сталь. Материал оболочки конкретного исполнения уточняйте по документации.
Какая длина контактного стержня бывает?
В таблице ГОСТ указаны варианты от 40 до 630 мм: A, B, C, D, E, F, G и H. В обозначении A соответствует 40 мм.
Можно ли другую форму гиба?
По заказу меняем форму гиба. Для согласования пришлите чертёж, эскиз или образец.
