Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 74 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1060 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 400 Вт; можно меньше или больше, примерно от 240 Вт до 560 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

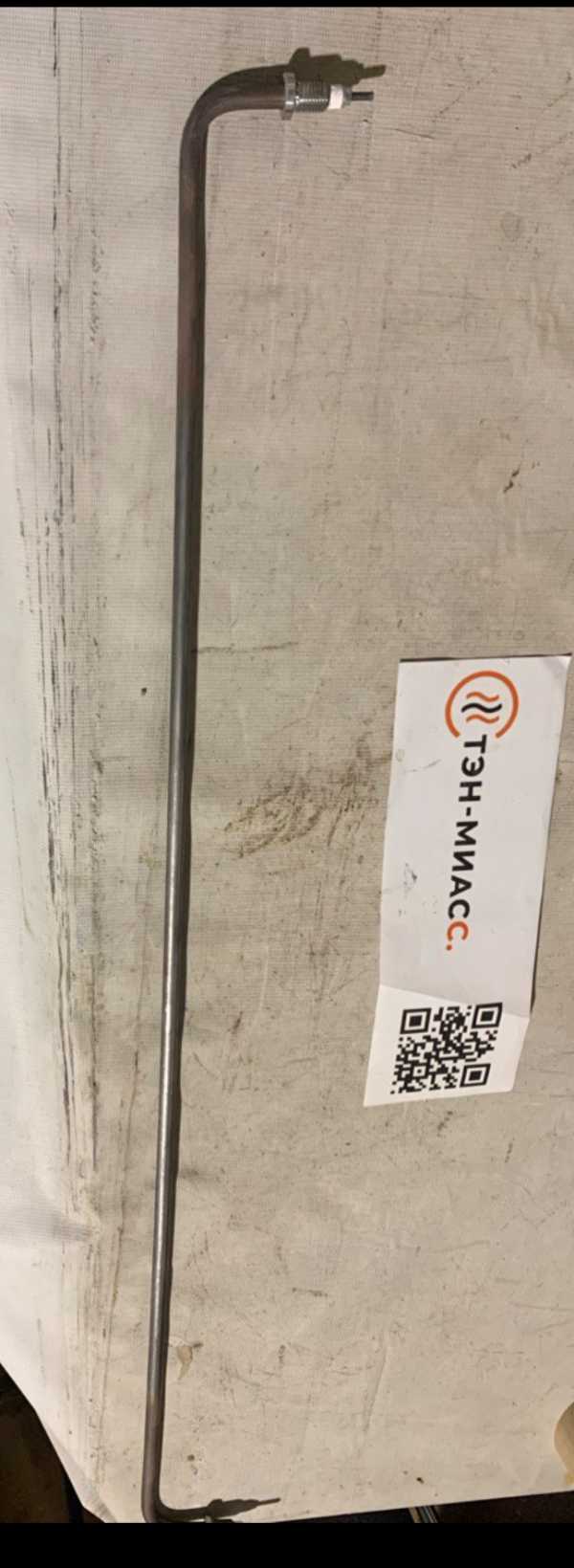

ТЭН-106А10/0,4.Т.220: читаем маркировку
- 106А: развёрнутая длина по обозначению 1060 мм; код А указывает на длину контактного стержня в заделке 40 мм.
- 10: диаметр оболочки 10 мм.
- 0,4 и 220: мощность 0,4 кВт и напряжение 220 В.
- Т: код нагреваемой среды. Активная длина по готовому расчёту: 980 мм.
В маркировке буква Т обозначает спокойный воздух или газы при температуре свыше 450 °C.
Код Т, нагрузка 1,3 Вт/см² и материал оболочки
Коду Т соответствует нержавеющая жаропрочная сталь. В таблице ГОСТ для этой среды указана предельная удельная нагрузка 5,0 Вт/см²; расчётная нагрузка этого ТЭН составляет 1,3 Вт/см² на площади 308 см².
При работе в другой среде меняются требования к материалу оболочки и допустимой нагрузке. Не выбирайте ТЭН по одной только мощности: сверяйте среду и её код.
Что изменить в заказе, сохранив длину 980 мм
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, напряжение и исполнение под нужную среду.
Для подбора укажите требования к форме и креплению. Их согласуют по чертежу или образцу.
Проверка мультиметром: ожидайте 121 Ом
- Отключите ТЭН от сети и отсоедините провода.
- Переведите мультиметр в режим измерения сопротивления.
- Поставьте щупы на контактные стержни. Расчётное сопротивление в рабочем режиме: 121 Ом.
Не измеряйте сопротивление на подключённом к сети ТЭН.
Что прислать для подбора
Пришлите маркировку или фото ТЭН, укажите рабочую среду и напряжение. Для исполнения по образцу приложите чертёж, эскиз или фото узла крепления с нужными размерами.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере нагреватель монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать с другой резьбой штуцера?
Делаем по чертежу, эскизу, образцу. Укажите резьбу на чертеже или приложите образец.
Можно ли сделать оболочку из нержавейки?
Для кода Т в таблице ГОСТ рекомендована нержавеющая жаропрочная сталь. Материал оболочки конкретного экземпляра по одной маркировке не уточняется.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение. Укажите требуемое напряжение и условия подключения.
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ встречаются длины в заделке 40, 65, 100, 125, 160, 250, 400 и 630 мм. Код А в этой маркировке соответствует 40 мм.
