Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 18 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 800 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,2 кВт; можно меньше или больше, примерно от 720 Вт до 1,7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

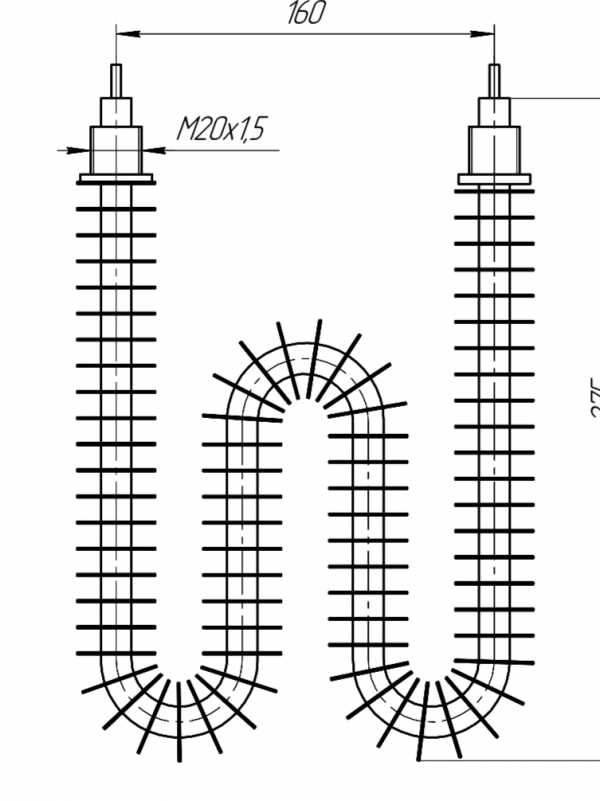

ТЭН 80А13/1,2Т220: длина, нагрузка и код T
В маркировке 80А13/1,2Т220 число 80 задаёт длину в обозначении, A кодирует длину контактного стержня, 13 обозначает диаметр оболочки. По готовому расчёту активная длина составляет 720 мм.
- 1,2Т означает мощность 1,2 кВт и код среды T.
- 220 указывает напряжение 220 В.
- Расчётная удельная нагрузка составляет 4,08 Вт/см² на площади 294 см².
Активная длина и полная длина в обозначении не одно и то же. Для подбора ориентируйтесь на расчётные 720 мм.
Код T: среда и оболочка
В таблице ГОСТ код T относится к спокойному воздуху и газам при температуре выше 450 °C. Для этой среды указана нержавеющая жаропрочная сталь, предельная удельная нагрузка составляет 5,0 Вт/см². Расчётная нагрузка этого ТЭН ниже указанного предела.
При другой среде меняются требования к материалу оболочки и допустимой нагрузке. В каталогах производителей для разных сред предусмотрены свои коды и материалы, поэтому заменять оболочку без проверки условий работы не следует.
Проверка мультиметром: ориентир 40,3 Ом
Проверяйте сопротивление только на отключённом от сети ТЭН:
- Установите мультиметр в режим измерения сопротивления.
- Приложите щупы к контактным стержням.
- Ориентир по расчёту между выводами: 40,3 Ом.
Не измеряйте сопротивление на ТЭН, подключённом к сети. Проверка сопротивления между выводом и оболочкой не заменяет проверку изоляции мегаомметром.
Что изменить по заказу при той же длине
При сохранении активной длины можно согласовать другие параметры, если они подходят под условия установки и эксплуатации:
- Напряжение;
- Материал оболочки;
- Длину контактных стержней;
- Резьбу штуцера.
По заказу меняем указанные параметры. Делаем по чертежу, эскизу, образцу.
Что прислать для подбора
Пришлите чертёж, эскиз или образец. Если их нет, укажите среду и условия работы, нужное напряжение, параметры подключения и требования к штуцеру.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере элемент устанавливается в баке через боковой или нижний фланец. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать на другое напряжение?
По заказу меняем напряжение. Нужное значение согласуют с параметрами подключения; в ГОСТ предусмотрен ряд номинальных напряжений от 12 до 380 В.
Можно ли сделать оболочку из нержавейки?
Для кода T в таблице ГОСТ рекомендована нержавеющая жаропрочная сталь. Материал оболочки можно согласовать при заказе.
Какая длина контактного стержня бывает?
В таблице ГОСТ указаны варианты от 40 до 630 мм: A, B, C, D, E, F, G и H. Для выбора сообщите требуемую длину или пришлите чертёж.
Можно ли сделать с другой резьбой штуцера?
По заказу меняем резьбу штуцера. Укажите нужный вариант в чертеже или эскизе.
