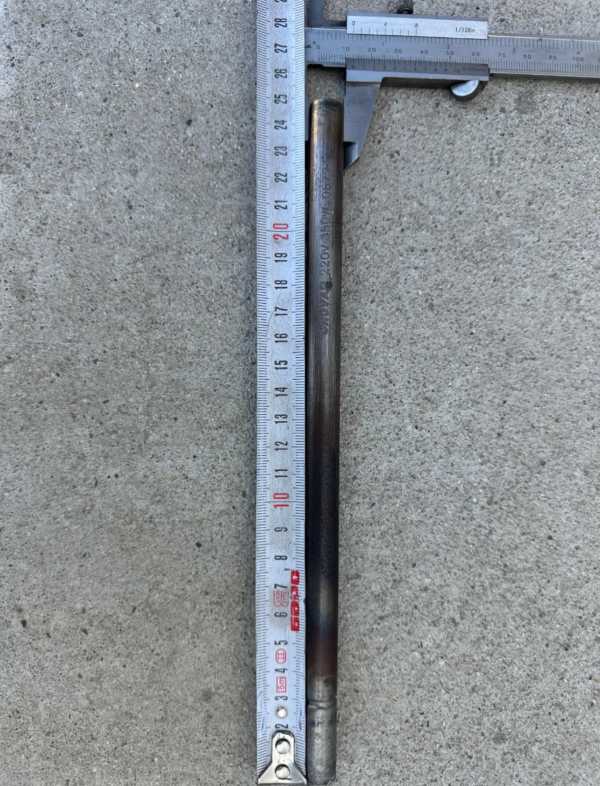

Патронный тип нагревателя

Посадка в отверстие: зазор H7 и почему лишний миллиметр - враг

Патронный нагреватель передаёт тепло контактным способом - через стенку отверстия в плите или форме. Чтобы теплопередача была плотной, у производителей посадочное отверстие рекомендуют сверлить с допуском H7. На практике это зазор менее 0,05 мм на сторону.

• Если зазор становится больше 0,1 мм - тепловой контакт резко падает.
• Нагреватель начинает перегреваться сам, а деталь недополучает температуру.
• Перегрев оболочки сокращает срок службы: чем свободнее сидит ТЭН, тем быстрее выходит из строя.
• Отверстие на 0,2 мм больше диаметра нагревателя ещё работает при удельной мощности до 130 Вт/дюйм² (по данным производителей), но это уже верхняя граница.

Термопара внутри или рядом: когда она нужна

В каталогах встречаются патронные нагреватели со встроенным датчиком температуры (термопарой внутри глухого конца). Когда это необходимо?

• Горячеканальные системы - нужен точный контроль температуры сопла или манифольда. Термопара внутри показывает температуру прямо в зоне нагрева.
• Высокая удельная мощность (от 50 Вт/см²) - при плотной ватной нагрузке перегрев внутри наступает быстрее, датчик внутри спасает.
• Температуры выше 500°C - выносная термопара на плите может отставать от реальной температуры корпуса.

Если вы ставите нагреватель в массивную плиту пресс-формы с равномерным полем, термопара рядом (в соседнем отверстии) тоже работает. Выбор за вами: делаем по чертежу, эскизу, образцу - с термопарой внутри или без.

Одна сильная мысль с цифрой: рабочая температура патронного нагревателя - 300°C (стандарт), по заказу до 500°C и выше при удельной мощности 50 Вт/см².

Выводы и холодная зона: где выходит провод и почему это важно в горячей плите

Патронный нагреватель - одноконцевой: выводы (провода или клеммы) выходят только с одной стороны. Второй конец глухой. У каждого ТЭН есть холодная зона - необогреваемый участок корпуса. У производителей:

• Со стороны выводов - 1,5 - 3 см,
• С глухой стороны - 1 см.

Почему это критично в горячей плите или пресс-форме?

• Если выводы уходят в зону, где температура выше 300°C, провод перегревается и плавится.
• Холодная зона защищает изоляцию провода - она остаётся за пределами горячего блока.
• Плита или форма греется неравномерно, если вы забыли учесть необогреваемый участок: зазор между плитой и началом обогреваемой части - это мёртвая зона.

Где ставят такие: пресс-формы, плиты, запайка

По фактам из каталогов и баз производителей, патронный нагреватель - это элемент контактного нагрева металла. Основные места:

1. Пресс-формы для литья пластмасс - нагрев матрицы и пуансона.
2. Плиты гидравлических прессов - равномерный нагрев металла без жидкости.
3. Запайка и термоклей - корпуса термоклеевых пистолетов, узлы запайки плёнки.
4. Экструдеры и горячеканальные системы - нагрев сопел, манифольдов, цилиндров.
5. Валы и каландры - узкие отверстия для точечного нагрева.

Что прислать, чтобы повторить именно этот нагреватель

Мы делаем по чертежу, эскизу или образцу. Для повторения нужны точные параметры. Пришлите:

• Диаметр и длину корпуса (в мм). У производителей диаметры от 6 до 24 мм, длины от 40 до 3500 мм.
• Напряжение питания: 12, 24, 36, 110, 220, 380 В - или другое по заказу.
• Мощность в Ваттах (от 50 Вт до 10 кВт).
• Длину холодной зоны со стороны выводов (если не указана - делаем стандартные 1,5-3 см).
• Тип выводов - голый провод, клеммы, металлорукав, под углом 90° (меняем по заказу).
• Наличие термопары внутри - да/нет, тип (J, K, T).
• Посадочный допуск - если отверстие не H7, укажите фактический диаметр сверла.

Главная цифра: наружный диаметр нагревателя - от 6 до 24 мм по каталогам; нестандартный - по чертежу до 50 мм.
