По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 250 мм; можно 160 мм или 400 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Параметры для сверки с вашей деталью
- Сравните маркировку: на корпусе вашего ТЭН должно быть написано «220 F13/2,5 J 220» или читаемые обозначения F13, J.
- Проверьте активную длину (расчёт 1700 мм). Измерьте длину трубки без контактных выводов.
- Сверьте мощность 2,5 кВт и напряжение 220 В. Ток в рабочем режиме 11,36 А, сопротивление 19,4 Ом.
- Оцените форму крепления. Этот ТЭН гладкий, без рёбер, с выводами под обжим или клемму. Сравните тип и шаг резьбы или отверстий крепежа.
- Сличите конфигурацию выводов (шпильки, лепестки, длина контактов) на старой детали и на этом ТЭН.
Что прислать для изготовления такого ТЭН
- Фото старого ТЭН с двух сторон (общий вид и крупно маркировку, если она сохранена).
- Размеры: полная длина трубки, длина выводов, диаметр трубки, шаг и диаметр резьбы или расстояние между крепёжными отверстиями.
- Напряжение питания оборудования, на которое ставится нагреватель (220 В по умолчанию, но уточните сеть).
- Тип среды, в которой работает ТЭН (вода, масло, воздух, агрессивная жидкость). Это нужно для выбора оболочки.
- Если есть чертёж или эскиз с размерами, приложите. Делаем по образцу, фото, чертежу.

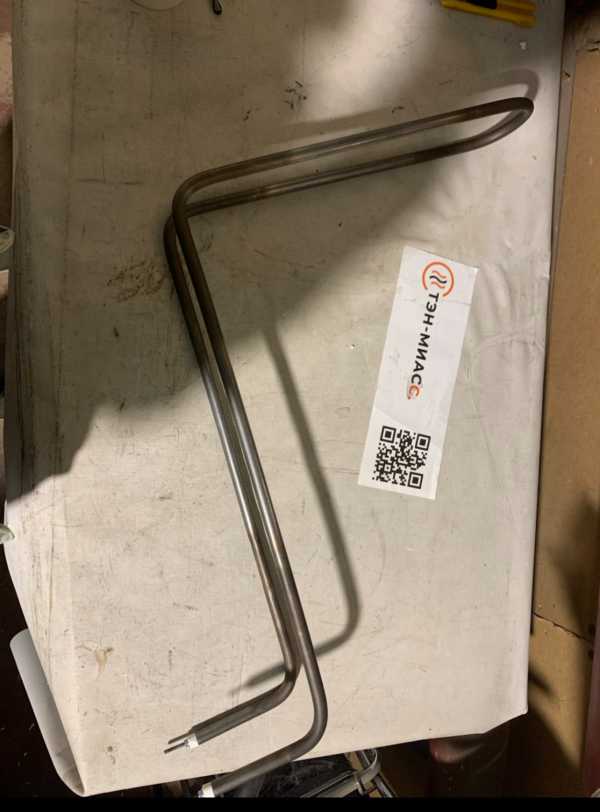

Если нужен не точно такой же
По заказу меняем длину трубки, мощность, напряжение, тип и длину выводов, материал оболочки под среду. Также можем изменить форму крепления или добавить/убрать защитную гильзу. Для этого пришлите фото вашего оборудования, укажите новую среду, напряжение и требуемую мощность.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральных машинах элемент закреплён снизу бака через резиновую манжету, в посудомоечных машинах встроен в проточную часть циркуляционной помпы. В накопительных водонагревателях нагреватель устанавливается в баке через боковой или нижний фланец.
Вопросы
Можно ли сделать этот ТЭН на 380 В?
Да, сделаем. Для этого пришлите новое напряжение, требуемую мощность и среду, в которой будет работать нагреватель.
Подойдёт ли этот ТЭН, если у меня другое крепление (другая резьба или фланец)?
Сделаем с вашим креплением. Пришлите фото старого фланца или размеры посадочного места.
Можно ли изменить активную длину, чтобы ТЭН входил в мой бак?
Да, сделаем нужную длину. Сообщите внутреннюю глубину бака и длину старого нагревателя.
Из какого материала оболочка? Мне нужен ТЭН для агрессивной среды.
Сделаем из материала, стойкого к вашей среде. Пришлите название среды, её температуру и концентрацию.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
