ТЭН 6045 840 ELTRA 35741 / 230 V /1400 W

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 1,4 кВт; можно меньше или больше, примерно от 840 Вт до 2 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

ТЭН 6045 840 ELTRA 35741 / 230 V /1400 W: что даёт название и что нужно уточнить

Название фиксирует три параметра: напряжение 230 В, мощность 1,4 кВт и каталожный код производителя. Из расчёта известны ток 6,09 А и сопротивление в рабочем режиме 37,8 Ом. Для изготовления не хватает главного: диаметра оболочки, развёрнутой длины, длины холодных зон, материала трубки и кода нагреваемой среды по ГОСТ 13268-88. Без этих данных повторить ТЭН нельзя.

Инженерная заметка

В названии нет кода среды (буква X, J, P, S, T, Z и другие по таблице 4 ГОСТ) - без него неизвестно, для какой жидкости или газа рассчитан нагреватель.

Форма и гибка: как передать геометрию

У производителей форма ТЭН задаётся чертежом или эскизом с указанием радиусов изгиба и расстояний между осями. По ГОСТ 13268-88 конец контактного стержня должен находиться на прямом участке - не менее 20 мм от начала изгиба для диаметров 10/13/16 мм и не менее 10 мм для диаметров 6,5 - 9,5 мм. Делаем по чертежу, эскизу, образцу.

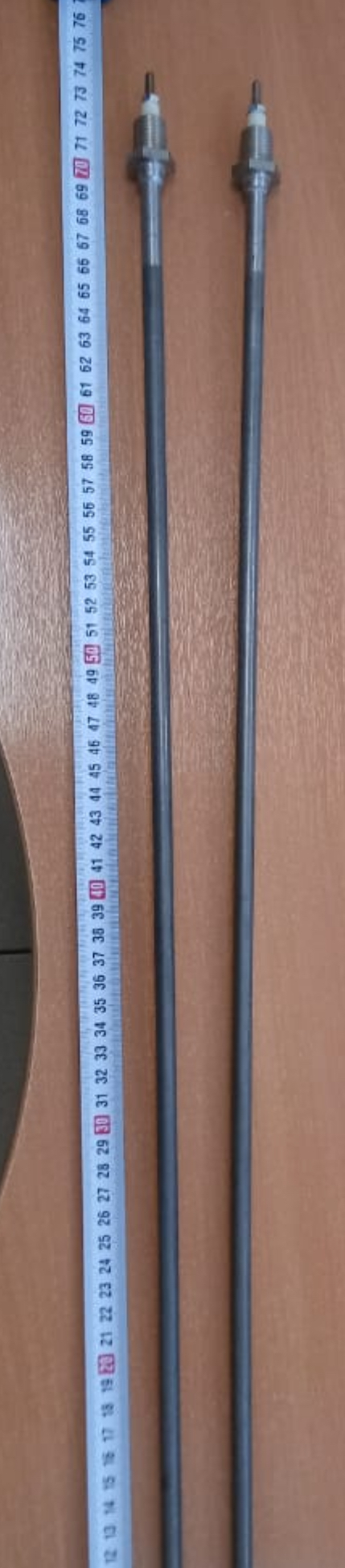

Пришлите фото старого ТЭН с линейкой вдоль трубки
Укажите радиусы изгиба (можно обвести по бумаге)
Отметьте, где начинается и заканчивается изгиб

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Развёрнутая длина - измерьте гибкой рулеткой или шнуром по внешней стороне трубки от одного контактного стержня до другого, повторяя все изгибы. По ГОСТ допуск до 1000 мм: ±2% (но не более 12 мм), свыше 1000 мм: ±1%.
Холодные зоны - длина контактного стержня в заделке (буквенный код A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм). Замерьте от края трубки до начала активной части (там, где трубка не греется).
Форма после гибки - снимите размеры между центрами изгибов, высоту и ширину в трёх проекциях.

Развёрнутая длина одиночного ТЭН по ГОСТ - от 250 до 6300 мм, допуск ±1 - 2%.

Проверка мультиметром: какое сопротивление ждать

Рабочее сопротивление спирали этого ТЭН - 37,8 Ом (расчёт по мощности 1,4 кВт и напряжению 230 В). Измерять мультиметром нужно на контактных стержнях в холодном состоянии. Показание, близкое к нулю, говорит о коротком замыкании спирали; «бесконечность» - об обрыве.

Важно

Сопротивление изоляции между стержнем и оболочкой должно быть не менее 0,5 МОм (при заводской проверке - от 50 МОм). Меньше - ТЭН требует просушки при 120 - 150°C 4 - 6 часов или замены.

Что прислать для заказа

Для точного изготовления понадобится:

Чертёж с размерами или эскиз от руки с указанием радиусов
Фото старого ТЭН с линейкой/рулеткой
Маркировка (если сохранилась) - код среды, диаметр, материал
Результат измерения развёрнутой длины и холодных зон

По заказу меняем длину контактных стержней, материал оболочки, резьбу штуцера (если есть крепёж), код среды. Делаем по чертежу, эскизу, образцу.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и духовах шкафах. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету. В посудомоечных машинах он встроен в проточную часть циркуляционной помпы. В духовах шкафах открытые трубчатые ТЭН расположены на задней или боковых стенках камеры.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли поставить в другую среду?

Можно, если заказать ТЭН с другим кодом среды по ГОСТ - для воды, масла, воздуха, щелочей или кислот. Предельная удельная мощность и материал оболочки изменятся.

Можно ли на другое напряжение?

Да, по заказу меняем напряжение и мощность. Тогда сопротивление спирали пересчитывается под новые параметры.

Можно ли другую резьбу штуцера?

По заказу делаем любую резьбу - дюймовую, метрическую, под гайку или фланец. Укажите размер и шаг.

Как измерить развёрнутую длину?

Возьмите мягкую проволоку или шнур, плотно обогните по всей форме трубки от одного стержня до другого, затем приложите к линейке или рулетке.
