Тэн W3500 V230-400 L=486

Что говорит название и чего не хватает

По маркировке W3500 V230-400 L=486 понятно: мощность 3500 Вт, рабочее напряжение 230/400 В, развёрнутая длина оболочки 486 мм. Это одиночный трубчатый электронагреватель (ТЭН) по ГОСТ 13268-88, двухконцевой.

Для изготовления точной замены не хватает трёх групп параметров:

• Диаметр оболочки (один из стандартных рядов у производителей - от 6 до 25 мм)
• Длина и расположение холодных зон (контактных стержней в заделке, буквенные коды A - H по ГОСТ)
• Тип резьбы штуцера, материал оболочки и среда нагрева

Как снять размеры со старого ТЭН

Развёрнутая длина - это полная длина трубки, если её выпрямить. У вашего ТЭН она 486 мм (указана в названии). Проверьте штангенциркулем или рулеткой по внешней стороне изгибов - допуск по ГОСТ до 1000 мм составляет ±2%, но не более 12 мм.

Холодные зоны - участки на концах, где внутри нет спирали. Измерьте расстояние от торца контактного стержня до начала активной части (где трубка греется). У производителей длина холодной зоны кодируется буквой: A=40, B=65, C=100 мм и т. д. Если маркировки нет - промерьте обе стороны.

Форма после гибки - зарисуйте или сфотографируйте конфигурацию: прямой участок, радиус изгиба, углы. Важно: конец контактного стержня должен находиться на прямом участке, не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм (по общим нормам).

Среда и материал оболочки

От среды зависит, из какой стали или цветного металла делать ТЭН. В названии кода среды нет - его нужно определить по месту установки:

• Вода (pH 5 - 9) - медь, латунь или нержавеющая сталь
• Воздух до 450 °C - углеродистая сталь; выше 450 °C - нержавеющая жаропрочная
• Масло, жиры - углеродистая сталь

Уточните, в какой среде работал старый нагреватель. По заказу меняем материал оболочки, если это позволяет удельная мощность (предельные значения для каждой среды - в каталогах производителей, например 9 Вт/см² для воды, 2,2 Вт/см² для спокойного воздуха).

Главная цифра раздела: мощность 3500 Вт при напряжении 230/400 В - это расчётное сопротивление, которое нужно сохранить при любой среде.

Форма и гибка: как передать

Чтобы изготовить ТЭН по вашему образцу, нужны:

• Эскиз от руки с указанием всех прямых участков, радиусов изгиба, расстояний между осями.
• Фото старого нагревателя с линейкой или штангенциркулем в кадре.
• Шаблон из проволоки - самый точный способ: согните мягкую проволоку по контуру старого ТЭН, подпишите, где какой участок.

Радиус изгиба у производителей обычно не менее трёх диаметров трубки. Для вашего ТЭН с длиной 486 мм форма может быть любой - от простой прямой до сложной конфигурации. Главное, чтобы холодные зоны оставались на прямых участках (требование ГОСТ для всех типов).

1. Измерьте расстояние между крепёжными элементами (штуцер, фланец).
2. Отметьте, где начинается и заканчивается активная часть.
3. Укажите резьбу штуцера - её тип и шаг.

Что прислать для заказа

Для запуска в производство достаточно одного из вариантов:

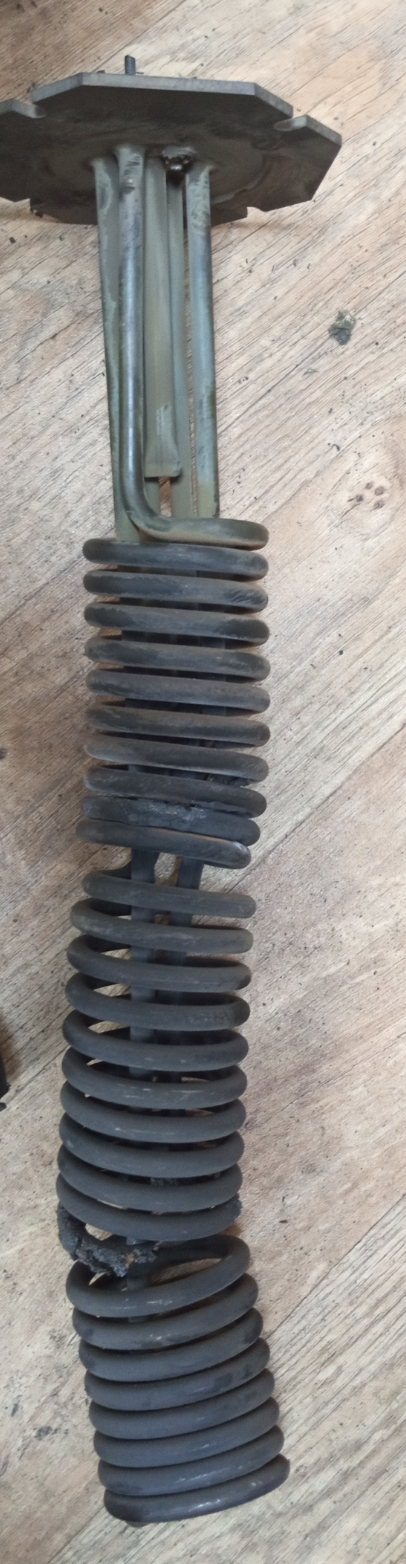

• Старый ТЭН (целиком, даже если сгорел) - по нему снимут все размеры и повторят форму.
• Эскиз или чертёж с размерами: развёрнутая длина 486 мм, диаметр трубки, длина холодных зон, резьба, форма изгиба с радиусами.
• Фото с линейкой и словесное описание среды (вода, масло, воздух).

Делаем по чертежу, эскизу или образцу. По заказу меняем резьбу штуцера и длину контактных стержней в пределах стандартных значений.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях, где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку, а также в стиральных машинах, где он закрепляется снизу бака через резиновую манжету. Кроме того, они используются в посудомоечных машинах, где элемент встроен в проточную часть циркуляционной помпы.
