Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

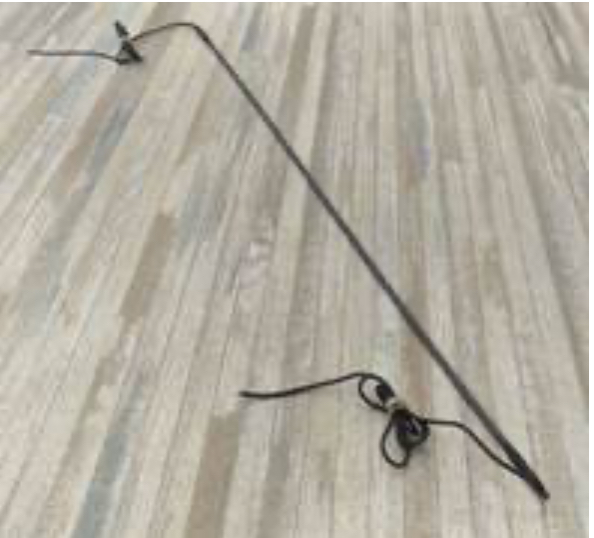

Сравните изгиб и геометрию одинарного ТЭНа для поддона со старым
- Сравните форму изгиба и общую геометрию старого ТЭНа с этим товаром (петля, скоба, прямая)
- Проверьте способ крепления: резьбовая гайка, фланец, хомут или прижимная планка
- Убедитесь, что совпадает длина трубки от вывода до вывода и осевое расстояние крепежа
- Сверьте конфигурацию выводов (штыри, клеммы, резьба под гайку) и их расположение
- Мощность и напряжение указаны в маркировке на старом ТЭНе или в паспорте оборудования
Пришлите фото старого ТЭНа поддона с линейкой по длине и диагонали
- Фото старого ТЭНа с линейкой или рулеткой по длине и диагонали
- Чёткий снимок крепёжного узла (фланец, гайка, проушина) с размерами
- Эскиз или чертёж с указанием расстояния между центрами крепления и длиной трубки
- Маркировку с корпуса или шильдика (если читаема) и напряжение/мощность
- Фото оборудования или его модели (поддон, ванна, станок), где стоял нагреватель
Изменим мощность, напряжение или длину трубки на одинарном ТЭНе под заказ
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления, материал оболочки, форму выводов, диаметр трубки, конфигурацию изгиба.
ТЭН для обогрева поддона: в каком оборудовании
Такие нагреватели ставят в дренажные поддоны холодильных камер и сплит-систем, где трубчатый ТЭН располагается на дне поддона для предотвращения образования наледи. Также они используются в клеевых ваннах для поддержания рабочей температуры состава. Кроме того, нагреватели этого типа встречаются в системах подогрева масла в картерах компрессоров.
Вопросы
У меня другое напряжение, 220 В вместо 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старого ТЭНа с линейкой и напишите нужное напряжение.
Нужно сместить крепёжную планку на 15 мм влево. Это возможно?
Да, изменим расположение крепления. Приложите эскиз с новыми размерами и фото исходной детали.
Трубка по длине подходит, но выводы расположены под углом. Вы можете повторить?
Да, сделаем по вашему образцу. Пришлите фото с углом поворота выводов относительно трубки.
Работаю с агрессивной средой. Сделаете в другой оболочке?
Да, подберём материал под вашу среду. Приложите фото старого нагревателя и укажите тип среды (щелочь, кислота, масло).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
