Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

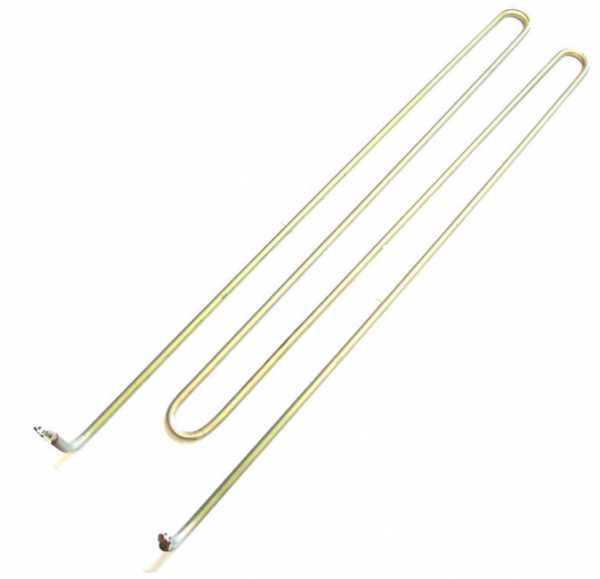

Что известно из названия и чего не хватает
Из названия «Нагреватель ТЭН 1,5кВт 240В TECNOINOХ RC01430000» известно: мощность 1,5 кВт, напряжение 240 В. Это одиночный трубчатый электронагреватель по ГОСТ 13268-88. Артикул производителя - RC01430000. Для изготовления точной замены не хватает: диаметра оболочки, развёрнутой длины, длины холодных зон, формы изгиба, типа крепления, материала оболочки и кода среды. Без этих параметров изготовить изделие нельзя.
У производителей ТЭН по ГОСТу маркируют, например: ТЭН-25А10/0,25Х127. В нашем случае маркировка отсутствует, поэтому нужны замеры со старого нагревателя.
Среда и материал оболочки: вода, воздух, масло
По названию среда не указана. В каталогах ТЭН для воды, воздуха и масла отличаются материалом оболочки и предельной удельной мощностью. Для воды (код X, J, P) - медь, латунь, нержавеющая сталь; для масла (код Z) - углеродистая сталь; для воздуха (коды S, T, O) - сталь с оребрением или без. Выбор материала зависит от того, в какой среде работал старый ТЭН.
Если поставить ТЭН для воды в масло или наоборот, он выйдет из строя за несколько часов. Удельная мощность для масла - 3,0 Вт/см², для воды - до 15 Вт/см².
Крепление: штуцер, гайка, фланец, межосевое
Тип крепления в названии не указан. У производителей встречаются: резьбовой штуцер (с гайкой), фланец (приварной или накидной), межосевое расстояние для двухконцевых ТЭН. Чтобы определить, измерьте: наружный диаметр резьбы, шаг, толщину гайки, диаметр отверстия под ТЭН, расстояние между центрами выводов (если двухконцевой). По заказу меняем тип резьбы штуцера, длину штуцера, размер фланца.
Главный параметр крепления - посадочный размер: резьба M16, M18, M22, M27 или диаметр фланца.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - выпрямите трубку (или измерьте по изогнутой линии рулеткой). Допуск по ГОСТу: до 1000 мм ±2%, свыше 1000 мм ±1%.
- Холодные зоны - длина от торца контактного стержня до начала активной части (обычно 40 - 160 мм по ГОСТу). Измерьте штангенциркулем.
- Форма после гибки - зарисуйте или сфотографируйте с линейкой. Важно: расстояние от конца стержня до начала изгиба - не менее 20 мм для диаметров 10 - 16 мм.
- Диаметр оболочки - измерьте микрометром в трёх местах. Типовые: 6,5; 8; 8,5; 9,5; 10; 13; 16 мм (допуск +0,3/ - 0,1 или +0,4/ - 0,2).
- Длина контактных стержней - от торца трубки до конца стержня (обычно 40 - 250 мм).
Если старый ТЭН изогнут, не пытайтесь распрямить - можно повредить. Измеряйте по внешней стороне изгиба мягкой рулеткой.
Что прислать
Для изготовления точной замены без маркировки пришлите:
- Фотографии старого ТЭН с линейкой (вид спереди, сбоку, крепление, контакты);
- Чертёж или эскиз с указанием развёрнутой длины, холодных зон, диаметра оболочки, формы изгиба;
- Образец (если есть возможность) - делаем по образцу;
- Данные о среде (вода, масло, воздух) и напряжении питания (240 В уже есть).
Делаем по чертежу, эскизу, образцу. По заказу меняем напряжение, резьбу штуцера, материал оболочки, длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Пришлите старый ТЭН или его фото с размерами - изготовим точную копию.
Можно ли на другое напряжение?
По заказу меняем напряжение. Для 240 В на 220 В или 380 В потребуется пересчёт мощности и спирали - укажите нужное напряжение.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера (например, M16 на M18) и длину штуцера. Сообщите новый типоразмер.
Можно ли поставить в другую среду?
Можно, если изменить материал оболочки и длину активной зоны. Например, из масла в воду - потребуется нержавеющая сталь. Уточните среду и температуру.
