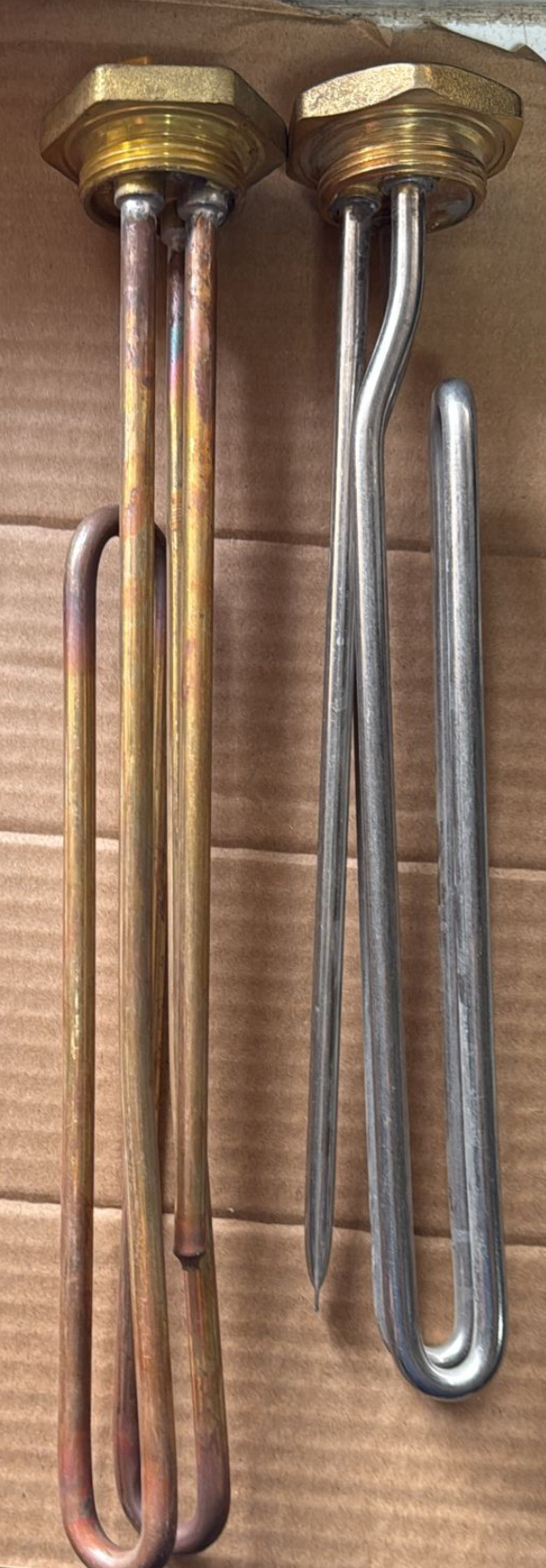

Блок ТЭН 4 кВт: что известно о составе
Название указывает на блочный ТЭН мощностью 4 кВт. Точное число нагревательных элементов, тип присоединения и материал оболочки по названию определить нельзя. В каталогах производителей блок обычно описывают как несколько ТЭНов в одном присоединительном узле.
Если подбираете замену, сравните маркировку старого блока и снимите его с разных сторон: важны присоединение, выводы и расположение клемм.
Термостат: нужен ли он и где искать
Само название «Блок ТЭН 4 кВт» не подтверждает наличие термостата. У производителей регулируемое исполнение может иметь терморегулятор в отдельном корпусе управления; у других блоков управление находится вне нагревателя.
Проверьте старый блок и схему котла: термостат может быть отдельным устройством, а не частью блока.
Трубки и рабочая среда
Материал трубок для этого товара в названии не указан. В каталогах производителей встречаются блоки со стальными и нержавеющими оболочками; подходящий материал зависит от среды. Титан в данных о товаре не указан, поэтому подтвердить его нельзя.
Перед подбором сверьте материал старого блока и условия работы котла. Не выбирайте замену только по мощности.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Звезда или треугольник: схема не указана
По мощности 4 кВт нельзя определить схему подключения и ток по фазе. Для этого нужны данные о напряжении и исполнении блока, которых в названии нет.
Не подключайте блок по догадке. Сверьте схему на старом изделии или в документации котла.
Что прислать для подбора
- Фото маркировки и старого блока целиком.
- Фото присоединения и клемм с разных сторон.
- Сведения о котле, рабочей среде и схеме подключения, если они есть.
Если готового исполнения не окажется, делаем по чертежу, эскизу, образцу; по заказу меняем исполнение.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы, где блок ТЭН устанавливается в штатную бобышку котла или в обвязку. Также они применяются в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Кроме того, нагреватели этого типа используются в ваннах длительной пастеризации молока, где блок ТЭН в водяной рубашке нагревает воду, которая через стенку передаёт тепло продукту.
Вопросы
Можно ли заменить один ТЭН в блоке?
Это зависит от конструкции блока. Пришлите фото и маркировку, чтобы определить, предусмотрена ли замена отдельного элемента.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно: нужно проверить электрические параметры и соответствие блоку котла. Подберите замену по маркировке и схеме подключения.
Нужен ли термостат в блоке?
Не всегда. Он может быть встроен в отдельное исполнение блока или установлен отдельно в системе управления котлом.
Почему перегорает один из трёх ТЭНов?
Возможны локальный перегрев, проблема с питанием или плохой контакт. Нужна проверка блока и подключения специалистом.
