Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 300 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G5/4 или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

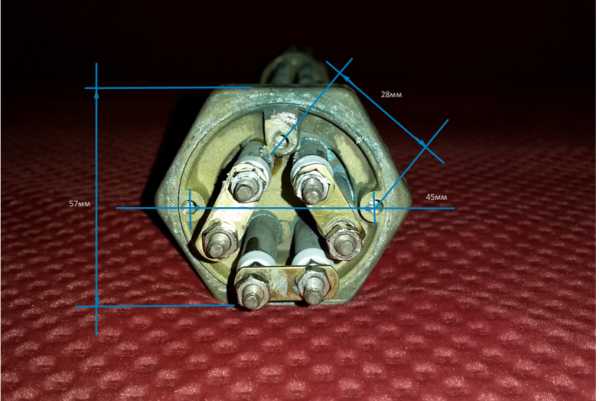

6 кВт для SEAL 300 л: что говорит название
В названии указаны подогреватель воды SEAL объёмом 300 л, мощность 6 кВт, напряжение 400 В, трёхфазное исполнение и обозначение головки Glowica G 5/4 MO.
- По названию нельзя определить развёрнутую длину, форму изгиба, холодные зоны и материал оболочки.
- Для изготовления нужны также данные о выводах и подключении, а для проверки совместимости с подогревателем важны размеры старого ТЭН и узла установки.
Не заказывайте замену только по мощности и обозначению головки: геометрия должна совпасть со старым ТЭН.
Как снять длину и изгиб ТЭН на 400 В
- Снимите старый ТЭН и измерьте длину трубки по её осевой линии гибкой лентой или шнуром. Не заменяйте развёрнутую длину расстоянием от одного конца до другого по прямой.
- Отметьте на эскизе холодные зоны: участки у головки и выводов, которые не должны нагреваться. Укажите их длину и место, где начинается изгиб.
- Нарисуйте форму ТЭН при взгляде со стороны головки. Отметьте последовательность изгибов и расстояния между прямыми участками; добавьте фото рядом с линейкой.
Не разгибайте старый ТЭН для измерения: так можно изменить форму образца.
Вода, воздух или масло: материал оболочки не указан
Название связывает изделие с подогревателем воды, но не сообщает материал оболочки и характеристики среды. У производителей и в каталогах материал выбирают с учётом среды и условий работы: для воды, воздуха и масла требования могут различаться.
Пришлите сведения о жидкости и старый образец. Не считайте, что материал похожего ТЭН автоматически подходит для этого изделия.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Подключение трёхфазного ТЭН: 400 В и 15 А
Для изделия указано напряжение 400 В и трёхфазное исполнение. Расчётный ток составляет 15 А, расчётное сопротивление в рабочем режиме составляет 26,7 Ом.
Сверьте подключение с маркировкой или схемой конкретного ТЭН. Одного обозначения «трёхфазный» недостаточно, чтобы выбрать схему клемм; не переносите схему от похожей модели.
Что прислать для изготовления по образцу
Делаем по чертежу, эскизу, образцу. Чтобы сверить исполнение, приложите:
- Фото старого ТЭН целиком и отдельно головки с выводами;
- Эскиз с развёрнутой длиной, холодными зонами и формой изгиба;
- Маркировку, если она сохранилась;
- Сведения о среде и данные о подключении подогревателя.
По заказу меняем материал оболочки или напряжение после уточнения требований.
Где применяют такие нагреватели
Такие нагреватели ставят в подогревателях топливного фильтра и топливной магистрали грузовика, где они работают как проточный электронагреватель в топливной магистрали перед фильтром тонкой очистки. Также нагреватели этого типа используются в поилках с подогревом для птицы и молодняка, устанавливаясь в основании бутылки или чаши для обогрева клапана и прилегающего объёма воды.
Вопросы
Как измерить развёрнутую длину?
Проложите гибкую ленту или шнур по осевой линии трубки от одного конца до другого. Не измеряйте расстояние по прямой между концами.
Можно ли сделать ТЭН на другое напряжение?
По заказу меняем напряжение. Укажите требуемое напряжение и приложите схему или данные подключения.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Приложите фотографии и замеры, включая форму изгиба и холодные зоны.
Можно ли сделать оболочку из нержавейки?
По заказу меняем материал оболочки. Подходящий вариант зависит от среды и условий работы.
