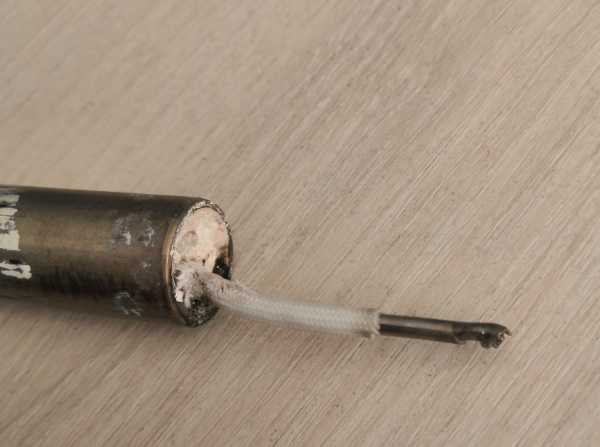

Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Сравнение патронного ТЭНа с вашим по форме и размеру
- Сравните форму корпуса: патронный ТЭН имеет гладкий цилиндрический корпус, без ребер или внешних фланцев.
- Проверьте тип крепления: у патронного ТЭНа используется резьбовая часть (гайка) для вкручивания в гильзу или корпус оборудования.
- Сопоставьте длину прямого участка трубки и расстояние от торца гайки до противоположного конца. Измерьте по прямой, без учета гибов.
- Уточните маркировку выводов: на вашей старой детали есть буквенно-цифровой код (например, ТЭНП или цифры после литеры). Он должен совпадать с тем, что указан в названии товара.
- Сверьте мощность и напряжение: эти данные указаны в маркировке на корпусе старого ТЭНа. Если на старом ТЭНе нет маркировки, переходите ко второму разделу.
Что прислать для копирования патронного нагревателя
- Пришлите фото старого ТЭНа с линейкой рядом (или рулеткой) в двух проекциях: сбоку и со стороны выводов.
- Укажите полную маркировку с корпуса: все буквы, цифры, дробные значения. Ничего не убирайте.
- Напишите внешний диаметр цилиндрической части (измерьте штангенциркулем) и длину от торца гайки до дальнего конца.
- Сообщите, в какую среду будет погружен ТЭН (например, масло, вода, раствор). Это влияет на материал корпуса.
- Если старая деталь утеряна, укажите модель и марку оборудования, куда ставился нагреватель, и приложите фото посадочного места (отверстия с резьбой).
Если нужен другой размер или мощность патронного ТЭНа
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, шаг резьбы или материал корпуса под вашу среду и напряжение сети. Для этого пришлите старый ТЭН или его фото с размерами и сообщите желаемые параметры.
Где ставят патронные нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, в баках-дозаторах реагентов химводоподготовки котельной, а также в гидробаках спецтехники для обогрева. В оборудовании для нефтепродуктов патронный нагреватель устанавливается непосредственно в жидкости через бобышку.
Вопросы
Мне нужно другое напряжение, чем указано на старом ТЭНе. Вы сделаете?
Да, сделаем. Пришлите фото старой детали с размерами и напишите нужное напряжение и мощность. Мы подберем подходящий нагреватель.
У меня нестандартная длина трубки. Можете изготовить такой же, но короче?
Да, сделаем. Укажите желаемую длину прямым текстом в заказе и приложите фото старого ТЭНа с размерами.
Какой материал корпуса подойдет для работы в агрессивной среде?
Мы делаем по заказу из нержавеющей стали для кислых или щелочных сред. Пришлите состав среды и фото старой детали.
Мне нужно крепление с другой резьбой. Вы можете изменить гайку?
Да, сделаем. Напишите шаг и диаметр резьбы, которая вам нужна, и приложите фото посадочного места.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
