Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 350 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

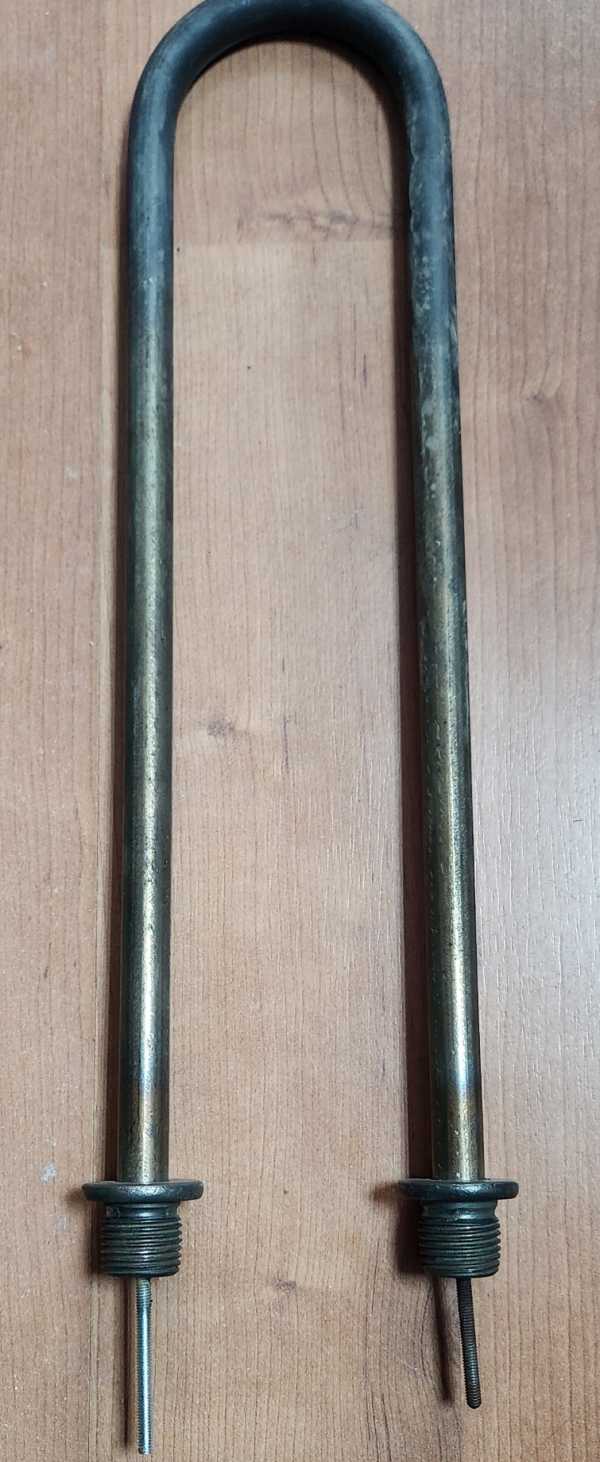

Из названия «Тэн воздушный, длина 350 мм, диаметр 13 мм, мощность 3 квт» мы получаем три точных параметра: 350 мм - длина (скорее всего развёрнутая), 13 мм - диаметр оболочки, 3 кВт - мощность. Среда указана - воздух. Этого хватает, чтобы понять габарит и назначение, но для производства нужен полный набор данных.
Чего не хватает:
- Напряжение питания (220 В или 380 В - от него зависит сопротивление спирали)
- Длина холодных зон (не греющие участки у концов)
- Форма после гибки (прямой, U-образный, W-образный)
- Тип крепления (штуцер, гайка, фланец)
- Материал оболочки (углеродистая сталь, нержавейка)
- Оребрение (есть или нет)
Главная цифра раздела: мощность 3 кВт - без неё невозможно рассчитать сопротивление, а значит, и изготовить ТЭН.
Крепление: штуцер, гайка, фланец, межосевое
Воздушные ТЭН часто ставят в корпус через резьбовое отверстие или приваривают. Варианты крепления:
- Штуцер - резьбовой ниппель на одном конце, вкручивается в гайку или стенку
- Гайка - приварная или накидная, фиксирует ТЭН в монтажном отверстии
- Фланец - плоская пластина с отверстиями под болты, для установки на стенку или крышку
- Межосевое расстояние - если ТЭН гнутый и крепится за два конца, важно расстояние между осями контактных стержней
Если у вашего старого ТЭН есть резьба - укажите диаметр и шаг (например, M16×1,5). Для фланца - количество отверстий, их диаметр и межосевое расстояние. Без этих данных мы не сможем подобрать готовый вариант.
Если не указать тип крепления, изделие не подойдёт к месту установки - придётся переделывать.
Среда и материал оболочки: вода, воздух, масло
У производителей в каталогах для каждой среды свой материал оболочки и предельная удельная мощность. Для воздуха по ГОСТ 13268-88 действуют коды:
- S - спокойный воздух до 450°C, оболочка из углеродистой стали
- T - спокойный воздух свыше 450°C, оболочка из нержавеющей жаропрочной стали
- O, K, R, N - движущийся воздух (циркуляция), сталь углеродистая или нержавеющая
Ваш ТЭН воздушный - значит, материал оболочки должен выдерживать рабочую температуру и не окисляться. Углеродистая сталь - прочный и недорогой вариант для большинства случаев. Нержавейка - для агрессивной среды или высоких температур.
Сильная мысль: удельная мощность для спокойного воздуха - 2,2 Вт/см², для движущегося - до 6,5 Вт/см².
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы сделать точную замену без маркировки, снимите размеры по шагам:
- Измерьте развёрнутую длину. Распрямите изгибы мысленно или замерьте гибкой линейкой по всей длине трубки от одного контактного стержня до другого. 350 мм - это уже развёрнутая длина, но проверьте: без учёта холодных зон.
- Определите холодные зоны. У концов трубки есть участки, где нет нагрева (заполнены изолятором). Длина холодной зоны - от торца оболочки до начала активной части. У производителей стандартные длины холодных зон по ГОСТ: A=40 мм, B=65 мм, C=100 мм и так далее. Замерьте линейкой от края трубки до места, где начинается нагрев.
- Зарисуйте форму. Если ТЭН гнутый - нарисуйте эскиз: размеры прямых участков, радиусы изгибов, межосевое расстояние. Прямой ТЭН - просто укажите «прямой».
- Проверьте диаметр. 13 мм - это стандартный размер, допуск по ГОСТ +0,4/−0,2 мм. Убедитесь, что старая трубка точно 13 мм, а не 12 или 14.
Контактный стержень на изогнутом ТЭН должен отстоять от начала изгиба не менее 20 мм для диаметра 13 мм - это правило у производителей.
Что прислать
Для изготовления замены по старому образцу без маркировки отправьте нам:
- Эскиз от руки с размерами: развёрнутая длина, холодные зоны, форма, крепление
- Фотографию старого ТЭН в нескольких ракурсах (общий вид, крепление, маркировочная зона)
- Данные по креплению: резьба (диаметр, шаг), фланец (межосевое, количество отверстий)
- Напряжение, на котором работал ТЭН
Если маркировка стёрта - не страшно. Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, длину холодных зон, тип крепления. Главное - прислать все промеры, чтобы избежать ошибок.
Без указания напряжения (220 или 380 В) мы не сможем рассчитать спираль - мощность 3 кВт при разном напряжении даёт разное сопротивление.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, где нагреватель расположен в бойлере парогенератора. Также их используют в мини-печах настольных в качестве отдельных открытых ТЭН сверху и снизу камеры.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера - диаметр и шаг, которые подходят к вашему месту установки.
Как измерить развёрнутую длину?
Распрямите изгибы и замерьте гибкой линейкой или рулеткой по всей длине трубки от одного контактного стержня до другого. Если форма сложная - нарисуйте эскиз.
Можно ли на другое напряжение?
Да, делаем на любое напряжение из стандартного ряда: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Укажите нужное при заказе.
Можно ли сделать по старому образцу без маркировки?
Да, пришлите эскиз с размерами, фото и данные по креплению - сделаем точную копию по вашему образцу.
