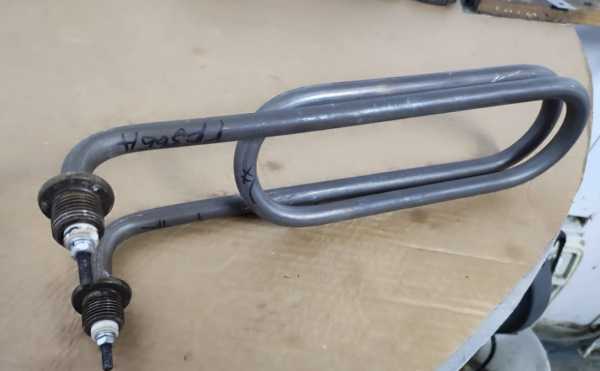

Что означает маркировка ТЭН 129 А13/7,5-J-380 R30
129 обозначает развёрнутую длину 1290 мм, А13: код длины контактного стержня А и диаметр оболочки 13 мм. Активная длина по расчёту составляет 1210 мм. Далее указаны мощность 7,5 кВт, код среды J и напряжение 380 В. R30 обозначает радиус изгиба 30 мм. Э, Ш и М5 относятся к исполнению; их точную расшифровку сверяют с чертежом.
Расчётная удельная нагрузка составляет 15,18 Вт/см² на площади 494 см². Для кода J в таблице ГОСТ указан предел 15 Вт/см², поэтому значение требует проверки применимости к рабочему режиму.
У кода J расчётная нагрузка выше табличного значения: 15,18 против 15 Вт/см².
Код J и оболочка: почему важна среда
Код J предназначен для воды и слабых растворов кислот с pH 5–7. В таблице ГОСТ для него рекомендована нержавеющая жаростойкая сталь. При установке в другую среду возможны коррозия и ускоренный выход ТЭН из строя; код нельзя считать универсальным.
Если среда или удельная нагрузка не соответствуют условиям применения, до установки нужно проверить подбор ТЭН.
Проверка мультиметром: ориентир 19,3 Ом
Проверяйте только отключённый от сети ТЭН, отсоединив провода.
- Измерьте сопротивление между контактными стержнями. Расчётный ориентир для этой модели: 19,3 Ом. На снятом старом ТЭН показание, близкое к нулю или бесконечности, может указывать на неисправность спирали.
- Проверьте каждый стержень относительно оболочки: мультиметр не должен показывать прозвонку. Для полноценной проверки изоляции нужен мегаомметр, обычный мультиметр её не подтверждает.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1290 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Нагрузка выше предела ГОСТ для этой среды: перед изготовлением уточним среду и режим.
Что изменить по заказу, сохранив длину
По заказу меняем мощность, напряжение, материал оболочки и присоединительное исполнение при сохранении заданной длины. Делаем по чертежу, эскизу, образцу. При изменении параметров нужно повторно проверить соответствие ТЭН рабочей среде и условиям нагрева.
Что прислать для подбора
Пришлите маркировку, чертёж или эскиз с длиной и присоединительными размерами, укажите среду и рабочие условия. Если ТЭН уже есть, приложите его фото и замеры.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, в баке через боковой или нижний фланец, а также в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать ТЭН с другой резьбой штуцера?
По заказу меняем присоединительное исполнение. Укажите нужную резьбу на чертеже или эскизе, чтобы не перепутать её с резьбой контактного узла.
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ встречаются коды от А до Н: от 40 до 630 мм. Для конкретного исполнения сверяйте размер с чертежом.
Можно ли сделать оболочку из нержавейки?
Для кода J в таблице ГОСТ рекомендована нержавеющая жаростойкая сталь. По заказу меняем материал оболочки с учётом среды и нагрузки.
Что будет, если нагрузка выше предела?
Возможны перегрев оболочки, ускоренная коррозия и отказ ТЭН. У этого исполнения расчётная нагрузка 15,18 Вт/см², а табличное значение для J составляет 15 Вт/см².
