Характеристики
| Мощность | 750 Вт |
|---|---|
| Тип | плоский нагреватель |
Где применяется и в каком оборудовании

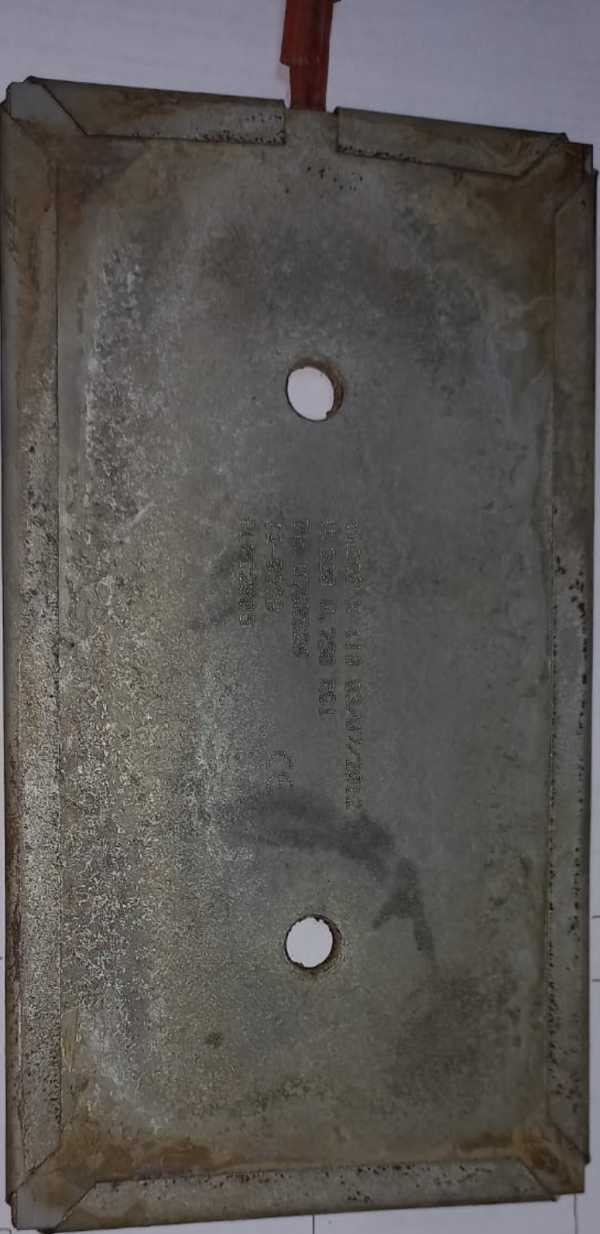

Большой плоский ТЭН 750 Вт - это нагревательная пластина, которая монтируется в оборудование с плоской зоной нагрева. Конструкция обеспечивает равномерную передачу тепла на рабочую поверхность.
Типичные места установки: термопрессы для сублимационной печати (литая алюминиевая плита), кофемашины (термоблок), настольные электроплиты (конфорка), климат-контроль электромобиля (автомобильный PTC).
- Термопресс для сублимационной печати на ткани
- Термоблок кофемашины
- Электроплита с чугунной конфоркой
- PTC-нагреватель салона электромобиля
Как устроен плоский нагреватель
В литой алюминиевой плите нагревателя термопресса резистивный провод (нихромовая нить сечением 1 мм в оплётке из стекловолокна, диаметр кабеля около 3 мм) укладывается в волнообразный канал глубиной около 6 мм в теле плиты толщиной около 12 мм. Пустоты заполняются высокотемпературной термопастой для теплопередачи.
Соединение с кабелем питания выполняется в керамической бобышке. Плита держится на подпружиненных кронштейнах, позволяющих ей расширяться при нагреве без деформации.
Выводы плоских нагревателей выполняются термостойким проводом, изолированным керамическими бусами, силиконовыми кембриками или металлической оплёткой.
Выводы и подключение
Правильное подключение плоского нагревателя начинается с проверки напряжения сети и сопротивления изоляции. Выводы должны быть рассчитаны на рабочую температуру зоны установки.
При монтаже следите, чтобы провода не касались острых кромок и не перегибались в месте выхода из корпуса.
- Проверьте соответствие напряжения на шильдике и в сети
- Используйте термостойкий провод с керамической изоляцией
- Обеспечьте зазор для теплового расширения плиты
Как подобрать плоский ТЭН
Подбор плоского нагревателя ведётся по габаритам и электрическим параметрам. Измерьте длину, ширину и толщину посадочного места. Уточните мощность и напряжение.
Проверьте способ крепления: отверстия, вырезы под крепёж, шпильки или прижимная рамка. Важно, чтобы нагревательная пластина прилегала к детали плотно, без воздушного зазора.
Для гибких силиконовых нагревателей (нагревательный мат) допустима установка на криволинейные поверхности. Жёсткие керамические и металлические нагреватели требуют ровного основания.
Что прислать для расчёта
Для подбора большого плоского ТЭНа 750 Вт подготовьте следующие данные.
- Длина, ширина и толщина
- Мощность и напряжение
- Отверстия, вырезы и крепление
- Тип выводов и длина провода
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли плоский ТЭН 750 Вт к моему оборудованию?
Для проверки совместимости сравните размеры нагревательной пластины с посадочным местом вашего оборудования. Важно сверить габариты, мощность, напряжение и способ крепления с вашим оборудованием.
Как закрепить нагревательную пластину, чтобы она прилегала плотно?
Пластина должна лежать на ровной поверхности без зазоров. Используйте отверстия под крепёж или прижимные кронштейны. Для жёстких нагревателей предусмотрите запас на тепловое расширение, как в термопрессе с подпружиненными кронштейнами.
Можно ли сделать другие размеры или отверстия?
Да, по заказу делаем плоские нагреватели по размерам заказчика: длину, ширину, толщину, мощность, напряжение, отверстия и выводы берём из чертежа или образца. Возможно миканитовое или керамическое исполнение.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление нагревателя мультиметром - оно должно соответствовать расчётному для вашей мощности. Проверьте сопротивление изоляции между нагревателем и корпусом: должно быть не ниже 0,5 МОм. Осмотрите выводы на наличие обрывов.
Что прислать для расчёта нового нагревателя?
Пришлите чертёж или фото старого нагревателя с маркировкой, укажите длину, ширину, толщину, мощность, напряжение, тип выводов и рабочую температуру. Также важно описать, что именно нагревается.
Как подключить плоский нагреватель 750 Вт?
Подключение зависит от типа вывода. Важно использовать термостойкую изоляцию и не допускать перегибов провода у вывода.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
