Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 90 кВт; можно меньше или больше, примерно от 54 кВт до 126 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

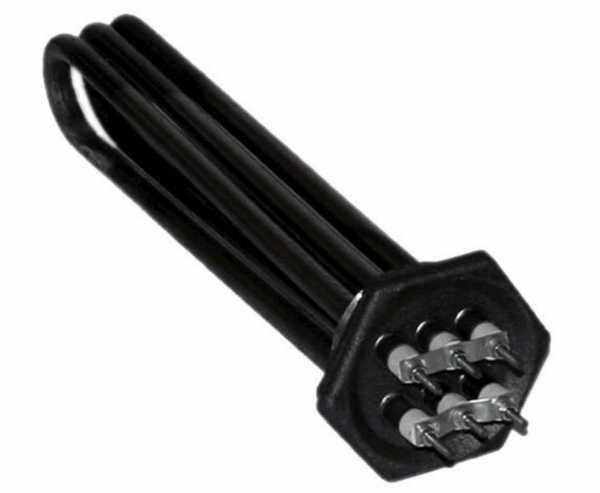

Что известно о составе блока ТЭНБ на 90 кВт
В названии указаны блок ТЭНБ, мощность 90 кВт и обозначения «П 380 И 1». Количество и материал нагревателей, схема соединения и наличие термостата по этой записи однозначно не определяются.
На старом блоке или в паспорте проверьте:
- Число нагревательных элементов и маркировку;
- Материал оболочки и присоединительный узел;
- Схему подключения, напряжение и устройство выводов;
- Наличие термостата или отдельного блока управления.
Для подбора важны не только мощность, но и исполнение старого блока и условия работы.
Термостат в исполнении на 90 кВт
Обозначение ТЭНБ само по себе не подтверждает наличие встроенного термостата. В регулируемых исполнениях, например ТЭНБР у производителей, терморегулятор или реле размещают в отдельном корпусе управления. Для этого блока наличие такого узла нужно сверить по паспорту и осмотру.
Можно ли заменить один ТЭН, а не блок на 90 кВт
Это зависит от конструкции: отдельный элемент должен быть заменяемым, а его электрические и конструктивные параметры должны соответствовать блоку. Сверьте маркировку снятого ТЭНа, схему соединения, материал оболочки и форму выводов. Если данных недостаточно, делаем по чертежу, эскизу или образцу; по заказу меняем исполнение.
Замена одного элемента допустима только при совпадении его параметров и конструкции.
Что прислать для подбора блока на 90 кВт
- Фото шильдика, маркировки и блока целиком.
- Фото выводов, присоединительного узла и схемы, если она есть.
- Данные о рабочей среде и сети питания.
- Маркировку неисправного элемента или сам элемент, если он снят.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, промышленных электроводонагревателях для технологических жидкостей и электрокотлах отопления. Нагреватель располагается внутри корпуса котла или бака.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли заменить один ТЭН?
Иногда можно, если элемент заменяемый и совпадают его параметры и конструкция. Для проверки нужны маркировка старого элемента и данные блока.
Можно ли поставить блок большей мощности в ту же резьбу?
По одному совпадению резьбы это определить нельзя. Сверьте допустимую мощность оборудования, параметры подключения и исполнение блока.
Как подключить блок к однофазной сети 220 В?
Напрямую подключать его к 220 В без подтверждённой схемы нельзя. В названии указано 380; проверьте паспорт и схему подключения.
Нужен ли термостат в блоке?
Не обязательно: обозначение ТЭНБ не подтверждает встроенный термостат. Наличие регулятора уточните по паспорту или осмотру блока.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
