Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

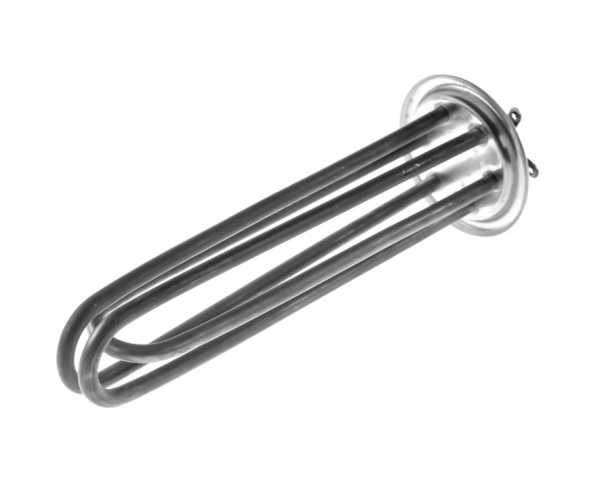

Название «Нагревательный элемент 12 кВт, Tesla 6-12» даёт мощность - 12 кВт. Это главный параметр, от которого отталкиваются при расчёте сопротивления спирали. Но для изготовления точной замены этого мало.
Не хватает данных:
- Напряжение (220 В или 380 В)
- Среда нагрева (вода, масло, воздух)
- Развёрнутая длина (длина трубки до гибки)
- Длина холодных зон и контактных стержней
- Диаметр оболочки
- Тип и размер крепления
- Форма после гибки (конфигурация, радиусы изгиба)
Без этих параметров сделать работающий нагреватель нельзя - он либо не встанет в оборудование, либо мощность окажется не той.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - распрямите старый ТЭН (или измерьте по наружной стороне изгибов мягкой рулеткой). У производителей допуск по длине до 1000 мм - ±2% (но не более 12 мм), свыше 1000 мм - ±1%.
- Холодные зоны - замерьте длину негреющей части от конца трубки до начала активной зоны. В каталогах стандартные длины контактного стержня в заделке: 40, 65, 100, 125, 160, 250, 400, 630 мм.
- Форма после гибки - зарисуйте или сфотографируйте ТЭН с линейкой рядом. Укажите расстояния между осями изгибов и радиусы сгиба.
Развёрнутая длина - самый важный размер: по ней рассчитывают мощность и сопротивление.
Крепление: штуцер, гайка, фланец, межосевое
Крепление определяет, как ТЭН фиксируется в оборудовании. Возможные варианты:
- Штуцер с резьбой (диаметр и шаг резьбы)
- Гайка прижимная (размер под ключ)
- Фланец (диаметр, количество и расположение отверстий)
- Межосевое расстояние между контактными стержнями (для двухконцевых ТЭН)
Без точных размеров крепления нагреватель может не подойти по посадке - переделка невозможна.
Измерьте:
- Диаметр резьбы и шаг (например, M16×1,5 или G1/2)
- Толщину фланца и расстояние между центрами отверстий
- Длину штуцера или высоту гайки
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
Самый простой способ - сделать эскиз от руки с размерами или положить старый ТЭН на лист бумаги и обвести контур карандашом. Укажите:
- Радиусы изгибов (внутренний или наружный)
- Расстояния между прямыми участками
- Направление выводов (в одну сторону, в разные, под углом)
У производителей контактный стержень должен находиться на прямом участке - не ближе 20 мм от начала изгиба для диаметров оболочки 10 - 16 мм.
Если форма сложная - сделайте фото с двух ракурсов, положив рядом линейку. По заказу меняем конфигурацию гибки по вашему образцу.
Что прислать
Для изготовления точной замены без маркировки нам нужно:
- Старый ТЭН (образец) - по нему снимут все размеры и повторят форму.
- Фото с линейкой - если образец отправить нельзя.
- Эскиз с указанием развёрнутой длины, холодных зон, крепления и формы.
- Условия работы - среда (вода, масло, воздух), напряжение, рабочая температура.
Четыре пункта: образец, фото, эскиз, среда. Чем полнее данные, тем точнее замена.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки (нержавеющая сталь, углеродистая сталь, медь) и длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах, а также в духовых шкафах, электроплитах и варочных панелях. В бойлере элемент монтируется в бак через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли поставить этот ТЭН в другую среду, например, в масло вместо воды?
Да, но нужно изменить материал оболочки и длину активной зоны. По заказу меняем конструкцию под нужную среду.
Можно ли сделать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Пришлите образец или укажите среду нагрева.
Как измерить развёрнутую длину, если ТЭН изогнут?
Распрямите трубку или измерьте по наружной стороне каждого изгиба мягкой рулеткой. Сложите длины всех прямых участков и дуг.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да, делаем по образцу. Пришлите старый ТЭН или его фото с линейкой - снимут все размеры и повторят форму.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
