Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |

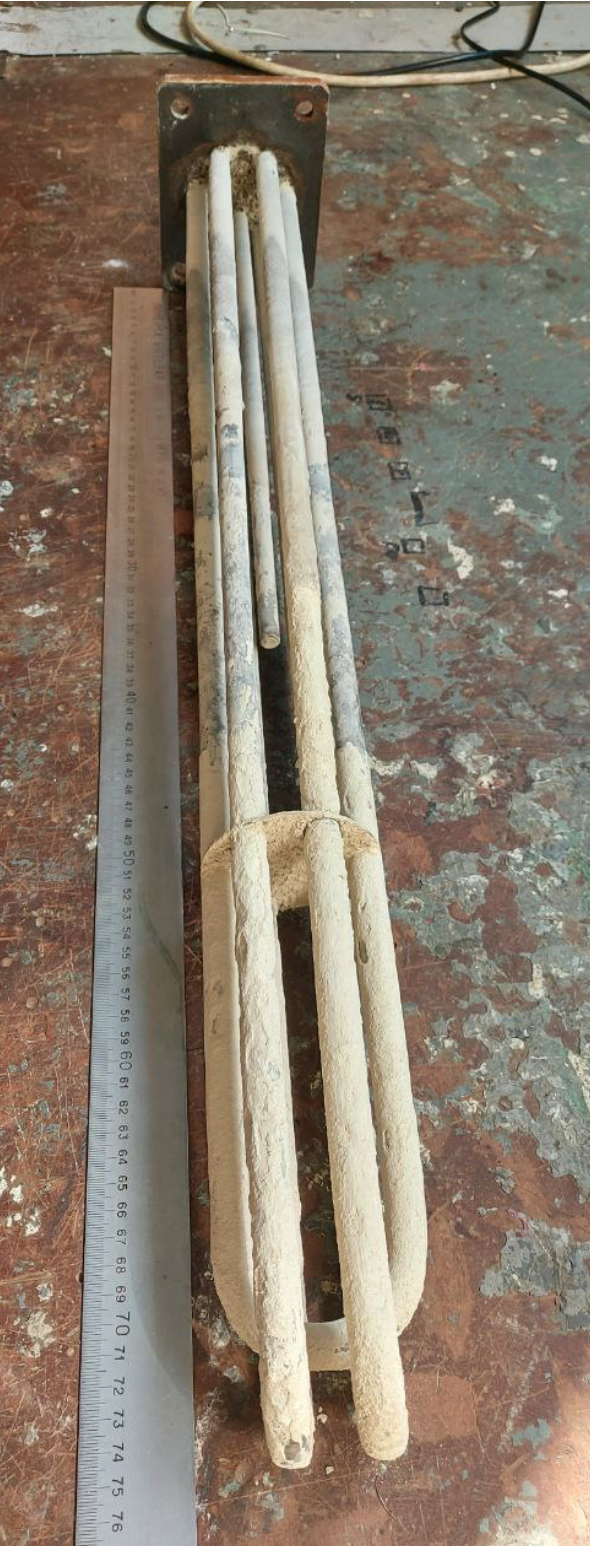

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что проверить в обозначении 76,0-31,0-13,0/3х5,000-J-380
В каталогах производителей блок ТЭН обычно представляет собой несколько нагревателей в одном присоединительном узле. В названии этого блока указаны значения 76,0-31,0-13,0 и 3х5,000-J-380, но без паспорта нельзя уверенно расшифровать каждое из них.
Сверьте полную маркировку на старом блоке: важны все цифры, буква J и обозначение напряжения.
380 В: звезда или треугольник
В названии указано 380 В, но схема соединения звезда или треугольник и ток по фазе в предоставленных данных не указаны. Подключайте блок по схеме на изделии или в паспорте, а не по одному обозначению J.
Перед подключением электрик должен проверить схему выводов и соответствие питания.
Термостат: наличие не обозначено
Маркировка не подтверждает, что в блок встроен термостат. У производителей регулируемое исполнение может иметь отдельный корпус управления; на конкретном блоке ищите его и проверьте паспорт или схему.
Один ТЭН вместо всего блока
Заменить отдельный ТЭН можно, если конструкция блока это допускает и совпадают параметры детали. Сверьте маркировку, исполнение выводов и размеры старого элемента. По заказу меняем отдельные ТЭНы; делаем по чертежу, эскизу, образцу.
Что прислать для подбора
- Фото маркировки блока и общий вид.
- Фото выводов и схемы подключения.
- Замеры присоединения и старого ТЭНа.
- Напряжение питания и сведения о том, что нагревается.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их устанавливают в твердотопливных котлах в качестве ТЭН-вставки для догрева, врезая в штатную бобышку котла или в обвязку. Кроме того, нагреватели этого типа применяют в ваннах длительной пастеризации молока, где блок ТЭН работает в водяной рубашке, нагревая воду, которая через стенку передаёт тепло продукту.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Нужен ли термостат в блоке?
Наличие термостата в обозначении этого блока не указано. Его необходимость и исполнение проверяют по режиму работы оборудования и схеме управления.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно: нужно сверить питание, схему подключения и совместимость с оборудованием. По одному обозначению подтвердить замену нельзя.
Можно ли заменить один ТЭН?
Да, если конструкция блока допускает замену и новый элемент совпадает по параметрам и исполнению. Пришлите маркировку и фото старого блока.
Как подключить блок к однофазной сети 220 В?
Возможность такого подключения по названию не подтверждена. Не подключайте блок к 220 В без схемы, рассчитанной на это напряжение.
