Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

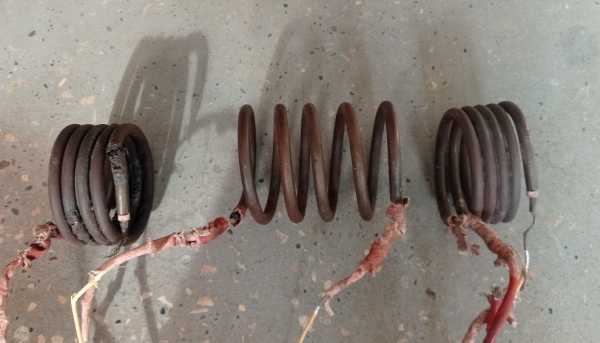

Сверьте шаг и количество витков спирали ТЭН
- Сравните конфигурацию спирали: количество витков, шаг и общий изгиб трубки должны совпадать с вашим образцом.
- Убедитесь, что крепёжные элементы (фланец, резьба, скоба, пластина) посадочными размерами и типом соединения совпадают с вашим.
- Проверьте расположение и конструкцию выводов (контактные стержни, их длину, угол отгиба, резьбу или гладкий конец под обжим).
- Замерьте общую длину ТЭН по трубке от одного конца до другого, включая зону нагрева, и диаметр трубки.
- Сверьте электрические параметры, указанные на маркировке или в паспорте старой детали: напряжение, мощность, количество фаз.
Пришлите фото старого нагревателя с креплениями для точной копии
- Фотографии старого нагревателя с разных ракурсов: общий вид спирали, крупным планом крепление и выводы.
- Чертёж или эскиз с основными размерами: длина по осям, диаметр трубки, шаг спирали, диаметр витка, размеры крепежа.
- Маркировку с завода или остатки бирки, если она сохранилась. Укажите буквенные и цифровые коды как есть.
- Фото места установки или посадочного узла на оборудовании, чтобы мы учли зазоры и способ фиксации.
- Желаемый электрический режим: напряжение, мощность, однофазное или трёхфазное исполнение, если отличаются от старого.
Изменим габариты и число витков спирали по вашему чертежу
Делаем по образцу, фото, чертежу. По заказу меняем габариты спирали, количество витков, тип крепления, длину выводов и материал трубки под агрессивную среду. Присылайте старую деталь с пометкой о желаемых изменениях.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в пресс-формах литья пластика и металла, где они располагаются в каналах в теле пресс-формы или литейной формы. Также нагреватели используются в накопительных водонагревателях (бойлерах), где устанавливаются в баке, и в стиральных машинах, где закрепляются снизу бака.
Вопросы
Подойдёт ли этот ТЭН для другого напряжения, если я меняю питание оборудования?
Да, сделаем под ваше напряжение. Пришлите желаемые вольты и мощность, а также фото старого образца.
Можно ли заменить крепление с фланца на резьбу, если в старом был фланец?
Да, сделаем с другим крепежом. Приложите к заказу эскиз посадочного места.
У меня старая деталь длиннее, чем нужно, вы можете сделать короче?
Да, уменьшим длину спирали. Пришлите максимально допустимый габарит по месту установки.
Нужен ТЭН из другого материала, чтобы работал в моей среде, вы делаете?
Да, подберём материал трубки под вашу среду. Укажите тип жидкости или газа и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
