Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

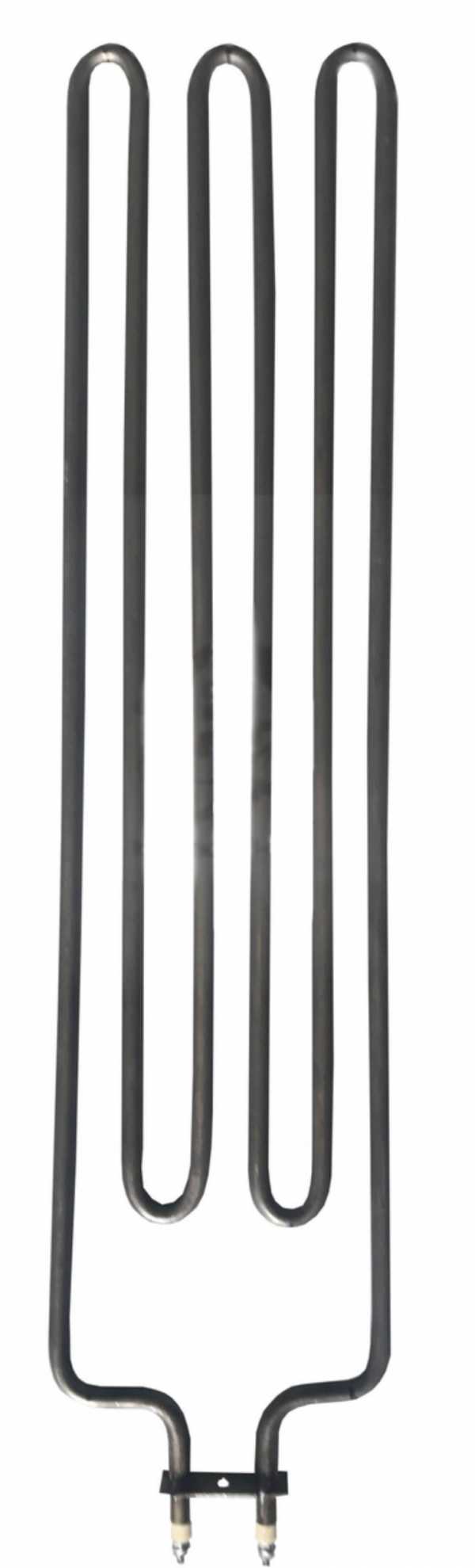

Сверьте с вашей деталью
- Мощность: 4 кВт (указана на корпусе старого ТЭНа или в документации).
- Форма: трубчатый, прямой или изогнутый. Сравните конфигурацию.
- Крепление: резьбовое или накидная гайка (тип крепежа на корпусе).
- Выводы: количество контактов (обычно два штыря) и их расположение.
- Длина: общая длина трубки и длина активной (нагреваемой) части.
Что прислать для заказа
- Фото старой детали с двух ракурсов (крупно, чтобы было видно крепление и выводы).
- Чертёж или эскиз с размерами (длина, диаметр, шаг резьбы, межосевое расстояние выводов).
- Указать мощность 4 кВт и напряжение (если отличается от 220/380 В).
- Для среды укажите, в каком воздухе работает каменка (сухая сауна, влажная баня).
- Если есть маркировка на корпусе или упаковке, сфотографируйте или перепишите.
Если нужен не точно такой же
По заказу меняем длину трубки, тип и размер крепления, длину выводов и напряжение под вашу сеть. Делаем по образцу, фото или чертежу; корректируем геометрию под посадочное место.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и парогенераторах. В накопительном водонагревателе нагреватель находится в баке, устанавливается через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторе нагреватель расположен в бойлере - отдельной ёмкости для воды.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно сделать на 380 В, если у меня напряжение 380?
Да, сделаем. Пришлите напряжение и схему подключения (звезда/треугольник).
У меня крепление под фланец, а у вас резьба. Вы сделаете под мой крепёж?
Да, сделаем. Приложите фото или чертёж фланца и диаметры отверстий.
Длина трубки на 20 мм короче. Вы сможете повторить такую?
Да, сделаем по вашим размерам. Пришлите эскиз с новой длиной.
Он будет работать в парной с высокой влажностью. Нужен другой материал?
Да, сделаем из нержавейки с защитой от коррозии. Укажите в заказе среду «влажный пар».
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
