Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте по форме, креплению, выводам и длине для упаковщика Henkovac
Чтобы заказать такой же ТЭН, сравните старую деталь с этим товаром по пунктам:

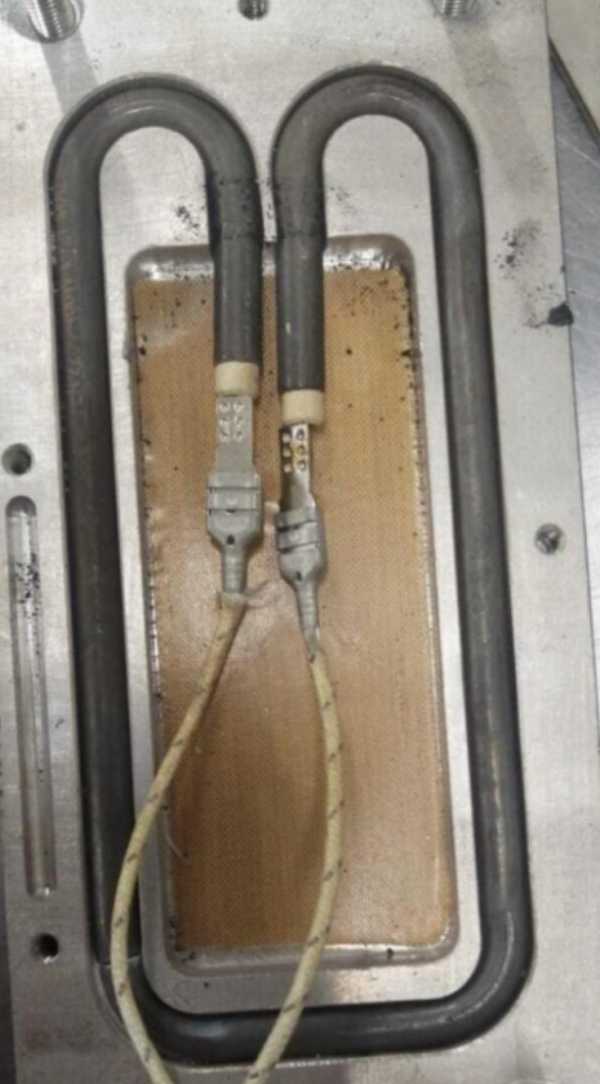

- Форма: Uобразный, два прямых участка и изгиб. Убедитесь, что ваша деталь имеет такую же конфигурацию.
- Крепление: выводы контактных стержней расположены с одной стороны, нижняя часть открыта. Проверьте, как элемент фиксируется в упаковщике Henkovac.
- Выводы: два контактных стержня для подключения кабеля. Сравните их расположение и тип (под винт, клемму).
- Длина и ширина: сверьте габариты старого ТЭН с этим образцом. Размеры уточняются по вашему образцу.
- Среда нагрева: этот ТЭН для работы в воздушной среде (сухой нагрев) внутри упаковщика.
Для заказа этого ТЭН на Henkovac отправьте фото и маркировку
Для точного изготовления ТЭН под вашу задачу отправьте нам:
- Фото старой детали с двух сторон (общий вид и место контактов).
- Размеры: общая длина по внешнему контуру, ширина между осями трубок, диаметр трубки, длина и диаметр контактных стержней.
- Марку и модель упаковщика Henkovac (если известна).
- Условия работы: напряжение, мощность, температура в зоне нагрева.
- Если деталь модифицировалась ранее, приложите её чертёж или эскиз с изменениями.
Изменим мощность, напряжение или длину по вашему образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал оболочки в зависимости от вашей среды и условий эксплуатации. Также можем изменить тип и расположение контактных выводов под другое крепление.
Куда ставят ТЭН для ремонта упаковщика Henkovac
Такие нагреватели ставят в термоусадочный туннель для упаковки, где они находятся в камере тоннеля над и под конвейером. Также их используют в импульсном запайщике пакетов, где нагревательная лента или проволока размещается под тефлоновой полосой в прижимной планке запайщика.
Вопросы
Подойдёт ли этот ТЭН для упаковщика Henkovac другой модели?
Да, сделаем под вашу модель. Пришлите фото старой детали и марку упаковщика, чтобы мы сверили крепление и габариты.
Можно ли изменить напряжение с 220 В на 380 В?
Да, сделаем под ваше напряжение. Для этого укажите в заказе нужное напряжение и мощность, а также приложите фото старого элемента.
Если у меня другое крепление (не такое, как на фото), вы сможете повторить его?
Да, сделаем по вашему образцу. Отправьте фото крепёжных элементов и размеры посадочных мест.
Нужен ТЭН из другого материала для агрессивной среды внутри упаковщика.
Да, изменим материал оболочки под вашу среду. Сообщите тип среды (кислота, щёлочь, высокая влажность) и приложите фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
