Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте изгибы трубки ТЭН для воды Matachana с вашим образцом
- Форма и конфигурация: сравните изгибы и пространственное расположение трубки с вашим образцом. ТЭН должен повторять геометрию старой детали.
- Крепление: уточните тип фланца или резьбового крепления, а также отверстия под установку. Сравните расположение и количество отверстий.
- Выводы: проверьте количество, длину и ориентацию контактных стержней или штекерных клемм. Важно совпадение подводки питания.
- Длина трубки и размер под ключ: замерьте осевую длину и расстояние между осями изгибов. Сверьте с указанными в наименовании.
- Напряжение и мощность: эти параметры указаны в маркировке на корпусе или в паспорте оборудования. Они должны совпадать с требованиями вашего стерилизатора Matachana.
Пришлите модель и серийный номер стерилизатора Matachana для точной замены
- Модель и серийный номер стерилизатора Matachana.
- Фото старого ТЭНа с разных ракурсов, включая общий вид, крепление и выводы.
- Фото шильдика или бирки на корпусе оборудования с заводскими данными.
- Четкий чертёж от руки с размерами (длина, межосевые расстояния, диаметр трубки) или сам образец для снятия мерок.
- Указание напряжения и мощности, если они отличаются от заводских (мы делаем по образцу, фото, чертежу).
Закажите ТЭН для воды Matachana другой мощности или длины трубки по образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение и мощность, длину трубки, тип и расположение крепления, а также материал оболочки, если требуется для другой среды. Для этого пришлите эскиз с новыми параметрами или старую деталь с пометками о необходимых изменениях.

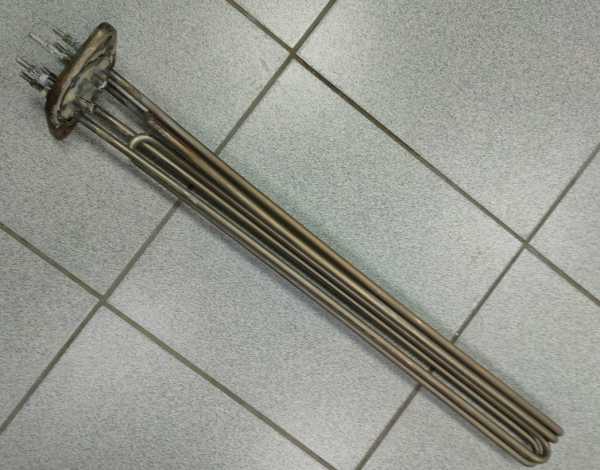

Применение: ТЭН для нагрева воды в паровом стерилизаторе Matachana
Такие нагреватели ставят в автоклавах и напольных паровых стерилизаторах для лечебно-профилактических учреждений и лабораторий. Нагреватель находится в водогрейной камере или парогенераторе под рабочей камерой, а также в бойлере автоклава.
Вопросы
Можно ли заказать ТЭН для напряжения 220 В, если в маркировке указано 380 В?
Да, сделаем. Пришлите фото старой детали с указанием желаемого напряжения и мощности.
У меня другое крепление, не такое, как на фото в карточке. Вы сможете повторить моё?
Да, сделаем. Приложите к заказу чертеж или эскиз вашего крепления с размерами.
Нужно изменить длину трубки, чтобы ТЭН встал в другой корпус стерилизатора. Это возможно?
Да, сделаем. Укажите на фото или чертеже новую длину и межосевые расстояния.
Мне нужен ТЭН из материала, устойчивого к агрессивной среде (например, для дистиллированной воды с добавками). Вы можете подобрать?
Да, сделаем. Напишите в комментарии к заказу тип жидкости или среды и приложите фото старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
