Тэн для нагрева воды 3,5 квт

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

ТЭН 3,5 кВт: по названию видно не всё

Название «ТЭН для нагрева воды 3,5 кВт» сообщает два главных параметра: мощность 3,5 кВт и среду: вода. Этого достаточно, чтобы понять класс нагревателя, но не для изготовления.

Для запуска в работу нужны ещё напряжение, диаметр оболочки, длина, форма (прямой или гнутый), тип крепления, материал оболочки и длина контактных стержней. Без этих данных изготовить точную замену невозможно.

Инженерная заметка

В каталогах производителей длина ТЭН идёт от 250 до 6300 мм, диаметр оболочки обычно от 6,5 до 16 мм. Но конкретные цифры этого ТЭН мы возьмём только из вашего образца или чертежа.

Крепление: как ТЭН будет держаться в баке

ТЭН может устанавливаться на штуцер с гайкой, на фланец или прижиматься через прокладку. От типа крепления зависит, какие резьбы и отверстия нужны.

Штуцер: наружная резьба, внутри контактные стержни.
Гайка: накидная гайка для прижима к стенке бака.
Фланец: плоская площадка с отверстиями под болты. Для него нужно знать межосевое расстояние между отверстиями.

Инженерная заметка

Если крепление фланцевое, главный размер: межосевое расстояние между центрами отверстий.

Среда и материал оболочки: не только вода

ТЭН для воды по умолчанию может иметь оболочку из меди, латуни, углеродистой или нержавеющей стали. Выбор материала у производителей зависит от состава воды и допустимой удельной мощности.

Вода с pH от 5 до 9 обычно не требует дорогой нержавейки. Для слабокислой воды в каталогах используют нержавеющую сталь, для слабощелочной используют углеродистую сталь. Точный код среды по ГОСТ 13268-88 укажет нужный материал.

Если планируется ставить ТЭН не в воду, а в масло или воздух, это меняет всё: другой материал оболочки и другая удельная мощность. По заказу меняем материал оболочки под конкретную среду.

Снимаем размеры со старого ТЭН: 4 шага

Отключите питание и слейте воду из бака. Отсоедините провода от контактных стержней.
Выньте старый ТЭН, не повреждая его трубку.
Измерьте развёрнутую длину: выпрямите изгибы и измерьте полную длину трубки от одного контактного стержня до другого. Если это одноконцевой ТЭН, измерьте от торца до конца противоположной стороны.
Замерьте холодные зоны, то есть длину заделки контактных стержней по ГОСТ (код A: 40 мм, B: 65 мм, C: 100 мм и далее). Зарисуйте форму после гибки с размерами.

Важно

Не гните старый ТЭН при демонтаже: трещины на оболочке испортят замеры.

Развёрнутая длина это полная длина трубки, если её выпрямить. Она нужна для расчёта сопротивления спирали.

Что прислать для расчёта

Для точного повторения подойдут:

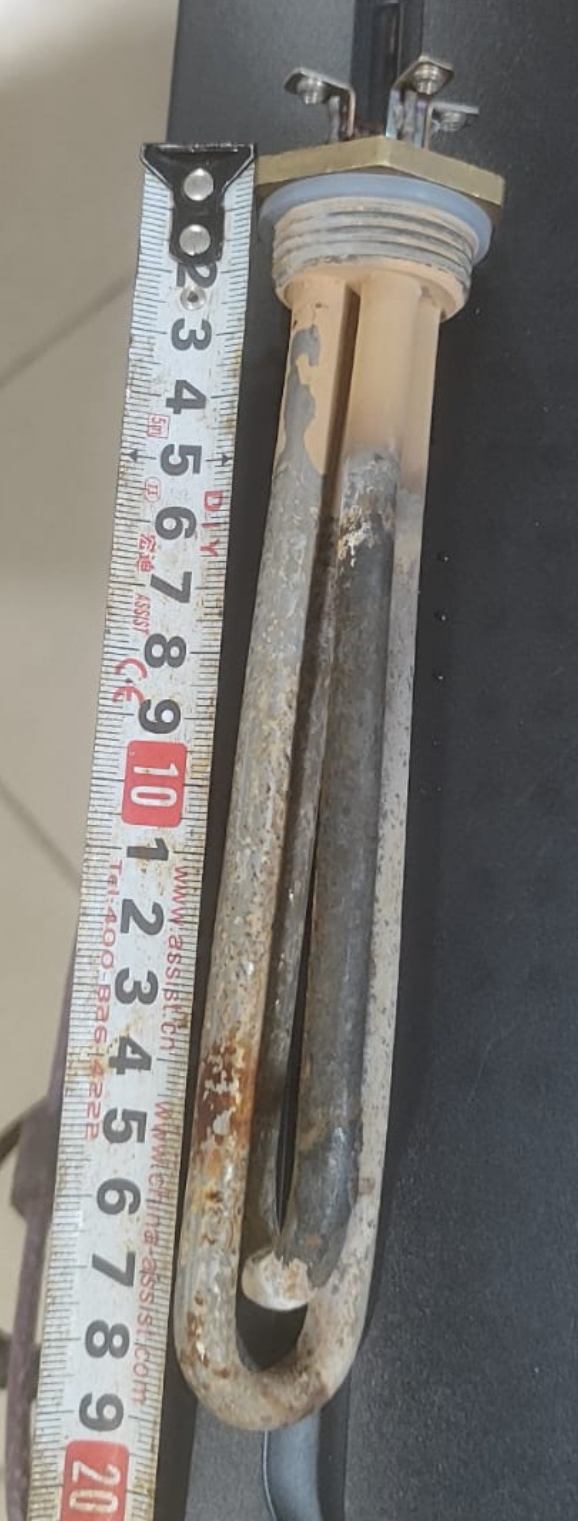

Эскиз или фотография старого ТЭН с линейкой,
Размеры развёрнутой длины, диаметра трубки, длины контактных стержней,
Сведения о среде: вода, масло, воздух,
Напряжение сети и желаемая мощность для этого ТЭН: 3,5 кВт,
Тип крепления и межосевое расстояние, если фланец.

Делаем по чертежу, эскизу или образцу. Если останутся вопросы, задайте их ниже.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели и стиральные машины. В бойлере ТЭН устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли заказать ТЭН из нержавеющей стали?

Да, по заказу меняем материал оболочки. Для воды со слабокислой средой в каталогах производителей используют нержавеющую жаростойкую сталь.

Можно ли поставить этот ТЭН в масло или воздух?

Нет, ТЭН для воды не подходит для масла или воздуха. Для каждой среды у производителей своя удельная мощность и материал оболочки.

Как измерить развёрнутую длину?

Выпрямите изгибы трубки и измерьте расстояние от одного контактного стержня до другого. Делайте это на мягкой поверхности, чтобы не повредить оболочку.

Можно ли сделать ТЭН на другое напряжение?

Да, по заказу меняем напряжение. Например, вместо 220 В можно сделать 380 В, изменив сопротивление спирали.
