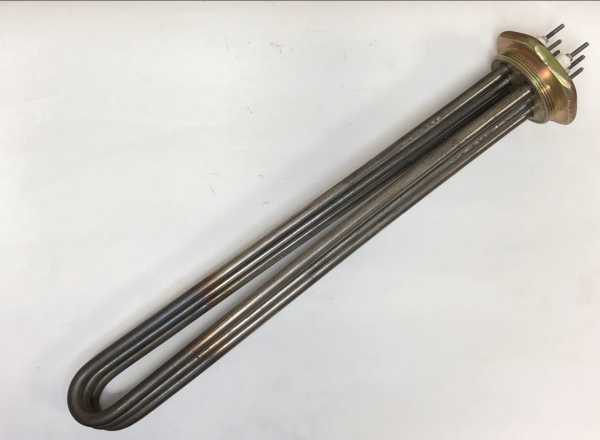

Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить блок ТЭН с вашим образцом
- Сравните габаритную длину блока (от края до края) и длину оребренной или гладкой части.
- Проверьте форму и количество ТЭНов в блоке, а также шаг между ними.
- Уточните тип крепежных элементов: фланец, резьбовое соединение или приварная планка.
- Сопоставьте расположение и тип выводных контактов (шпильки, клеммы, их количество и разводку).
- Замерьте рабочее напряжение и мощность, указанные на маркировке старой детали.
Что прислать для изготовления блока ТЭН
- Фотографию старого блока с разных сторон, включая крепление и контакты.
- Чертеж или эскиз с основными размерами (длина, ширина, межосевые расстояния).
- Указание напряжения и мощности, если они есть на корпусе или в документации.
- Описание среды, в которой работал блок (жидкость, воздух, агрессивная среда).
- Фото места установки или посадочного отверстия, если крепление нестандартное.
- Если блок монтировался в конкретном оборудовании, укажите его модель или марку.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем рабочее напряжение, мощность, длину трубчатых элементов, тип крепления или материал оболочки под вашу среду. Изменение конфигурации выводов и шага между ТЭНами также возможно.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Также нагреватель устанавливается в твердотопливном котле для догрева, врезной резьбовой блок монтируется в штатную бобышку котла или в обвязку. В ванне длительной пастеризации молока блок ТЭН находится в водяной рубашке ванны и нагревает воду, которая через стенку передаёт тепло продукту.
Вопросы
Подойдет ли этот блок ТЭН, если у меня другое напряжение?
Да, сделаем под ваше напряжение. Пришлите фото старого блока и укажите нужные вольты.
Можно ли изменить длину блока или количество ТЭНов?
Да, изменим длину и количество по вашему чертежу или образцу.
У меня агрессивная среда, нужен другой материал оболочки.
Да, используем материал, стойкий к вашей среде. Сообщите тип среды и приложите фото старого блока.
Крепление не совпадает с вашим стандартным блоком, что делать?
Сделаем крепление по вашему образцу. Пришлите фото узла крепления и размеры посадочных отверстий.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
