Проверьте совместимость кольцевого нагревателя с формой охвата вашего цилиндра

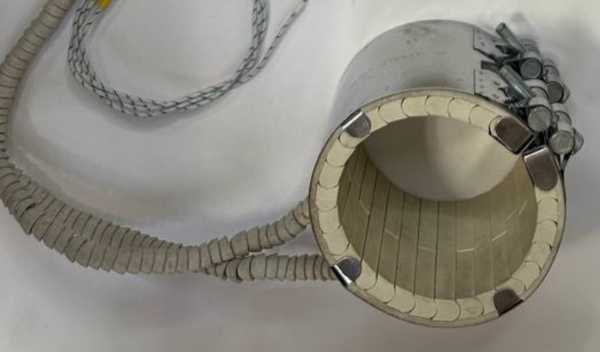

- Сравните форму охвата: эта деталь кольцевая, хомутовая, охватывает цилиндр снаружи.
- Убедитесь, что на вашей старой детали крепление такое же: винтовые зажимы с одной стороны.
- Проверьте выводы: здесь два гибких кабеля в металлической оплетке и гофрированной трубке.
- Сверьте обозначения на корпусе или в документации (длина кабеля, мощность, напряжение) с теми, что указаны в названии детали.
- Оцените внутреннюю поверхность: здесь керамические сегменты, а не сплошной металл.
Пришлите фото внутренней и наружной стороны старого хомутового нагревателя для заказа
- Фото старой детали с двух сторон (внутренняя и наружная поверхность).
- Фото шильдика или маркировки на корпусе, где указаны мощность, напряжение и буквенный код.
- Замерьте внутренний диаметр хомута в сжатом и разжатом состоянии.
- Укажите длину кабеля от корпуса до конца выводов.
- Сообщите, на какой цилиндр или трубу ставится нагреватель.
Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Изменим напряжение, мощность, длину кабеля или тип кольцевого нагревателя по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину кабеля, тип крепления (например, другой шаг или диаметр винтов), материал внутренней поверхности под агрессивную среду.
Где ставят хомутовые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, а также в горячеканальных системах и соплах литьевых машин. В экструдерах хомутовые или кольцевые нагреватели закреплены снаружи на цилиндре по длине. В литьевых машинах нагреватели устанавливаются в узлах горячеканальной системы и сопла.
Вопросы
Мне нужно другое напряжение, 380 В вместо 220 В. Вы сделаете?
Да, сделаем. Пришлите фото старой детали и напишите требуемое напряжение и мощность.
Крепление у меня не винтовое, а с пружинным зажимом. Вы можете переделать?
Да, сделаем. Пришлите фото вашего крепления и замеры посадочного места на оборудовании.
Нагреватель будет работать в контакте с маслом. Внутренняя поверхность выдержит?
Да, подберем материал сегментов под вашу среду. Сообщите тип жидкости и рабочую температуру.
Мне нужно, чтобы кабель был длиннее, чем на фото. Это возможно?
Да, сделаем любую длину кабеля. Укажите нужную длину в сантиметрах.
