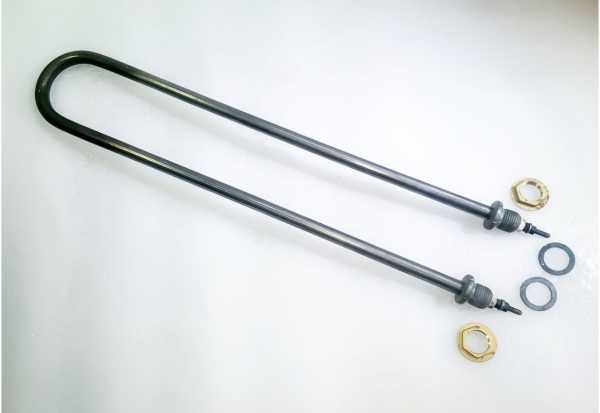

Маркировка ТЭНа: активная длина 4220 мм и код среды T
- 4220 мм активной длины указаны в готовом расчёте. Значение «430» в маркировке по предоставленным данным расшифровать нельзя.
- Буква A по ГОСТ обозначает длину контактного стержня в заделке 40 мм. Число 16 обозначает диаметр оболочки, /2,5 и 220 указывают мощность 2,5 кВт и напряжение 220 В.
- T означает спокойный воздух или газы при температуре выше 450 °C. Значения R10 и Ф2 без чертежа или ключа маркировки однозначно не расшифровываются.
Гиб R10: как показать форму
На эскизе отметьте контур ТЭНа, прямые участки, точки начала изгибов и размеры, по которым проверять посадку. Укажите, к какому изгибу относится R10 и в каких единицах задан радиус.
Форма «Ф2» сама по себе не заменяет эскиз с размерами. Делаем по чертежу, эскизу, образцу.
Что можно изменить по заказу при длине 4220 мм
По заказу меняем исполнение оболочки, напряжение, форму гиба и длину контактных стержней. Возможность изменения уточняется по среде и чертежу; активную длину фиксируем отдельно.
- Для нового напряжения нужно указать требуемое значение.
- Для другой формы приложите эскиз или образец.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 4300 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 16 мм; можно 14, 18 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 76 %.
Удельная нагрузка 1,18 Вт/см²: ниже предела для T
Для среды T предел по ГОСТ для спокойного воздуха или газов выше 450 °C составляет 5,0 Вт/см². Расчётная нагрузка ТЭНа ниже предела, превышения нет.
1,18 Вт/см² ниже предела ГОСТ 5,0 Вт/см².
Что прислать для подбора
Пришлите чертёж, эскиз или образец и укажите рабочую среду, напряжение, нужную форму гиба и точки подключения. Если сохраняете активную длину, укажите это отдельно.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - в баке, через боковой или нижний фланец либо через резьбовую втулку, а также в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать оболочку из нержавеющей стали?
Нержавеющую сталь можно указать в запросе. Материал оболочки подбирают с учётом среды и рабочей температуры.
Можно ли сделать ТЭН на другое напряжение?
Другое напряжение можно запросить по заказу. Укажите его при обращении, чтобы проверить исполнение.
Можно ли сделать другую форму гиба?
Да, приложите чертёж, эскиз или образец с размерами и радиусами.
Какая длина контактного стержня бывает?
В обозначениях ГОСТ приведены варианты A 40 мм, B 65 мм, C 100 мм, D 125 мм, E 160 мм, F 250 мм, G 400 мм и H 630 мм. Это длина стержня в заделке.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
