Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
3 кВт и 230 В: что сообщает маркировка А000085

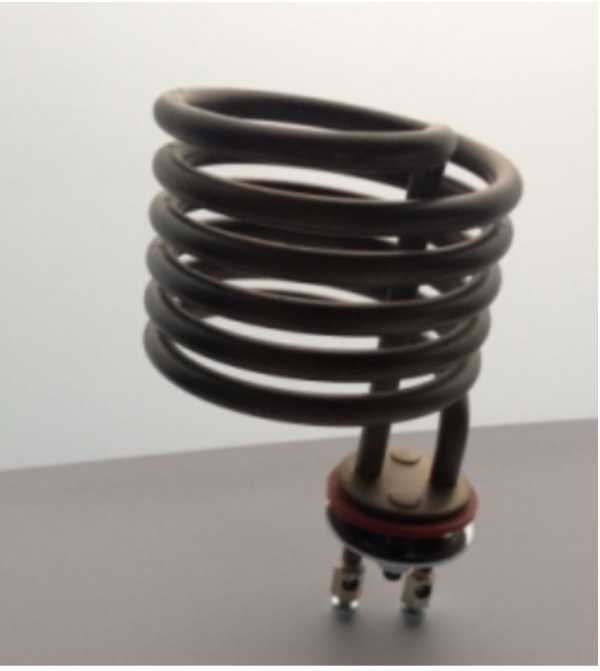

В названии указаны 3000 Вт/230 В, LAUDA PURIDEST PD12R и замена GFL 12.247. По готовому расчёту ток составляет 13,04 А, сопротивление в рабочем режиме - 17,6 Ом. Эти данные не задают форму и присоединение.
- Для изготовления не хватает чертежа, эскиза или старого ТЭН с доступными для измерения участками.
- Не указаны материал оболочки, размеры и расположение выводов.
В названии есть электрические параметры, но нет геометрии детали.
230 В не подсказывают тип крепления
В названии не указано, как ТЭН установлен в приборе. Снимите узел крепления и запишите размеры, которые можно измерить.
- Что именно стоит на старом ТЭН: штуцер, гайка, фланец или другое соединение.
- Резьбу или размеры фланца, если они есть.
- Межосевое расстояние крепёжных отверстий и положение выводов относительно крепления.
Не определяйте крепление только по фотографии прибора. Нужен крупный снимок самого узла и, по возможности, измерения.
3 кВт не определяют материал оболочки
Укажите, где работает нагреватель: в воде, воздухе или масле. По одному обозначению LAUDA PURIDEST PD12R нельзя подтвердить среду именно этого ТЭН.
У производителей и в каталогах трубчатых нагревателей материал оболочки выбирают с учётом рабочей среды. Встречаются нержавеющая сталь, медь, латунь и другие материалы, но материал А000085 в названии не указан.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма А000085: передайте изгибы без догадок
Если сохранился старый ТЭН, приложите его фото сбоку и сверху рядом с линейкой. На эскизе отметьте прямые участки, направления изгибов и положение выводов.
- Покажите общий контур детали.
- Отдельно укажите участки, которые входят в крепление или прибор.
- Если старый образец деформирован, приложите фото и эскиз предполагаемой формы.
Не выпрямляйте образец для измерения: передайте его форму как есть.
Для замены А000085: что прислать
Делаем по чертежу, эскизу, образцу. Для подбора приложите:
- Фото старого ТЭН и маркировки, если она читается;
- Чертёж или эскиз с доступными размерами;
- Описание крепления и среды;
- Подтверждение требуемых параметров: 3 кВт, 230 В.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также нагреватели этого типа используются в проточных водонагревателях, где они размещаются в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторах и гладильных системах элемент устанавливается в бойлер парогенератора - отдельную ёмкость для воды.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Нужен сам ТЭН или фотографии и измерения крепления, формы и выводов.
Можно ли нержавейку?
По заказу меняем материал оболочки. Подтвердите рабочую среду и условия применения, чтобы определить подходящий вариант.
Как измерить развёрнутую длину?
Измерьте длину трубки по её осевой линии от конца оболочки до конца оболочки, повторяя изгибы. Длину контактных выводов укажите отдельно.
Можно ли на другое напряжение?
По заказу меняем напряжение после проверки требуемой мощности и подключения. Укажите нужное напряжение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
