Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

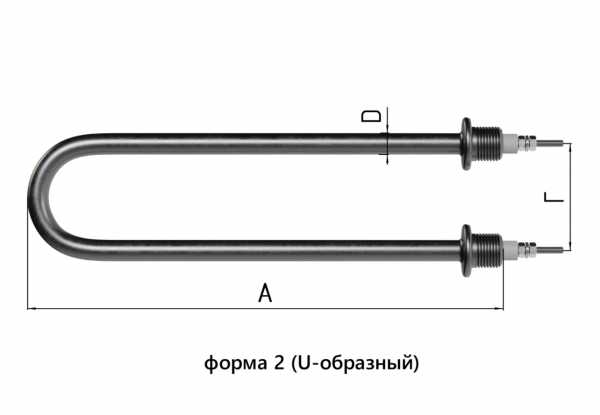

| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте изгиб дугообразного ТЭНа с образцом старой детали
- Сравните изгиб и радиус дуги вашей старой детали с формой этого ТЭНа. Дугообразные конфигурации различаются, нам важна геометрия.
- Проверьте длину оребренной части и общую длину трубки.
- Посмотрите на тип и расположение выводов (шпильки, клеммы) и способ крепления (резьба, фланец, скоба).
- Сверьте мощность и напряжение, указанные на маркировке старого нагревателя.
- Уточните материал оболочки (нержавейка, сталь) и диаметр трубки.
Для заказа пришлите фото дугообразного ТЭНа с линейкой вдоль трубки
- Фото старого ТЭНа с линейкой вдоль трубки и дуги.
- Четкие снимки места крепления и клеммной группы.
- Маркировку с корпуса (если сохранилась).
- Диаметр посадочного отверстия или размеры фланца.
- Если есть, чертёж или эскиз с указанием угла дуги и расстояния между осями выводов.
Изготовим дугообразный ТЭН по вашему образцу с нужной мощностью и напряжением
Делаем по образцу, фото, чертежу. По заказу меняем длину оребренной части, мощность, напряжение, материал оболочки и конфигурацию крепления. Присылайте старую деталь или её подробные фото с размерами.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, в баке через фланец или резьбовую втулку, а также в стиральных и посудомоечных машинах. В стиральной машине элемент закреплён снизу бака, в посудомоечной встроен в проточную часть циркуляционной помпы.
Вопросы
У меня другое напряжение сети. Вы сделаете такой же ТЭН на 220 В?
Да, сделаем. Пришлите старое напряжение и фактическое напряжение вашей сети.
Можно увеличить длину трубки для моего бака?
Да, по заказу меняем длину. Приложите чертёж или фото глубины установки.
У меня агрессивная среда, подойдёт ли стандартная сталь?
Нет, для агрессивной среды закажите исполнение из нержавейки. Укажите тип среды в заказе.
Крепление не совпадает с вашим. Вы сможете сделать под мою резьбу?
Да, сделаем под ваше крепление. Пришлите фото резьбы или образец.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
