Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

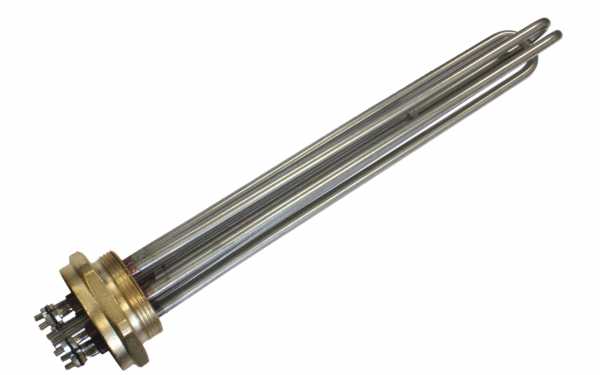

Блок ТЭН 12 кВт: что известно о конструкции
В названии указаны мощность 12 кВт и резьба G2. Количество нагревателей, материал оболочки и схема питания не указаны. У производителей блок обычно собран из нескольких ТЭНов в одном присоединительном узле.
- При замене сверьте маркировку старого блока.
- Если маркировки нет, пришлите фото блока и выводов питания.
Резьба G2 и прокладка: проверьте посадочное место
Убедитесь, что в ёмкости предусмотрено резьбовое соединение G2, а не фланец. Сравните старый и новый блок по резьбе и месту уплотнения; прокладка должна соответствовать посадочному месту.
В каталогах G обозначает трубную цилиндрическую резьбу. Одного совпадения резьбы недостаточно: проверьте также, как уплотняется соединение.
Термостат: уточните, есть ли он в исполнении
Наличие термостата у этого блока по названию определить нельзя. У производителей регулируемый блок может иметь терморегулятор или реле в отдельном корпусе управления.
- Посмотрите маркировку и схему старого блока.
- Проверьте, есть ли отдельный корпус управления и датчик.
- Сверьте требования оборудования к регулированию температуры.
Что прислать для подбора
Пришлите фото маркировки старого блока, резьбы и клеммной части, а также укажите напряжение сети, среду и модель оборудования. Если есть схема подключения или эскиз посадочного места, приложите их. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы, где врезной резьбовой блок ТЭН устанавливается в штатную бобышку котла или в обвязку. Также блоки трубчатых электронагревателей используются в промышленных электрокотлах отопления, где они находятся в герметичной оболочке внутри корпуса котла. Кроме того, блок ТЭН применяется в ваннах длительной пастеризации молока, где он устанавливается в водяной рубашке ванны и нагревает воду, передающую тепло через стенку продукту.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадение резьбы не означает, что блок подойдёт. Сверьте требования оборудования, питание, схему подключения и посадочное место.
Нужен ли термостат в блоке?
Это зависит от оборудования и требуемого режима нагрева. Наличие термостата у данного блока по названию не указано.
Как подключить блок к однофазной сети 220 В?
По названию нельзя определить схему подключения. Ориентируйтесь на маркировку и схему блока; подключение поручите квалифицированному специалисту.
Почему перегорает один из трёх ТЭНов?
Проверьте распределение нагрузки по фазам, контакты и соответствие схемы подключения. Также проверьте условия работы нагревателей и наличие отложений.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
