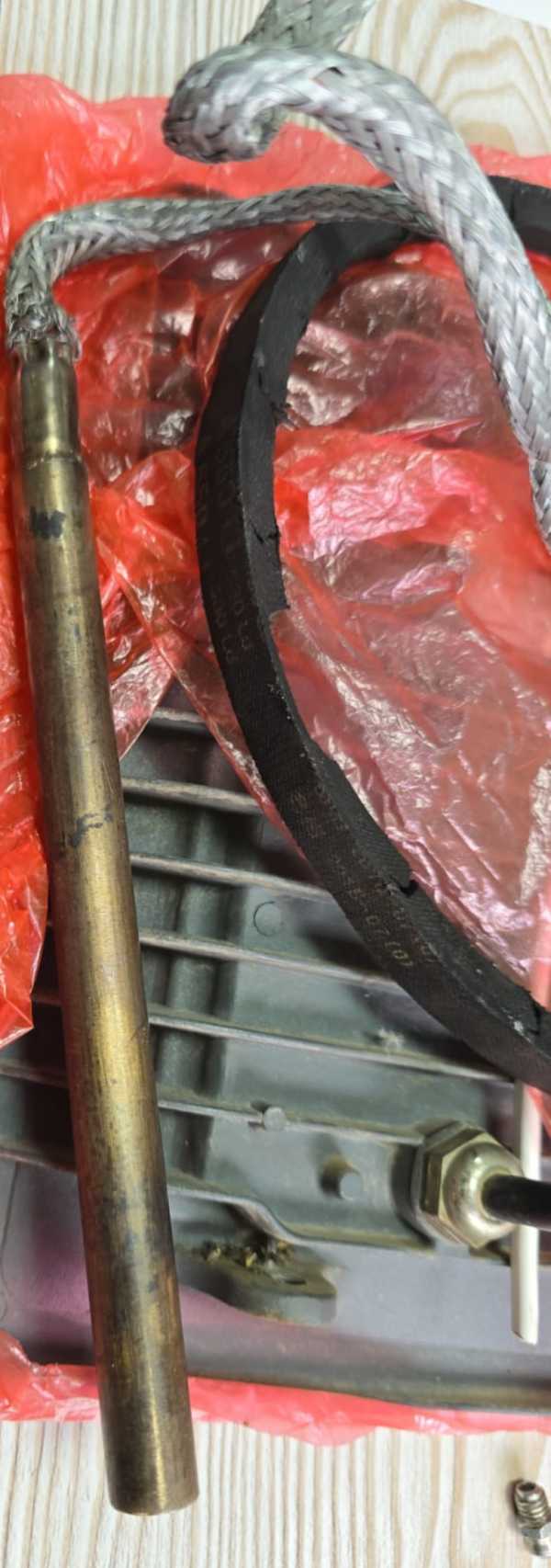

Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Сверить старый патронный ТЭН по общей длине с контактной частью
- Сравните общую длину детали, включая контактную часть.
- Проверьте диаметр гладкой (или оребрённой) части корпуса, который входит в оборудование.
- Уточните тип и размер крепления: резьба, фланец или гладкий корпус под обжим.
- Посмотрите на выводы: их количество, длину оголённого конца, наличие отверстий под шплинт или клеммных наконечников.
- Сверьте маркировку на корпусе: напряжение, мощность, буквенные коды (если есть) должны совпадать с вашими требованиями.
Для заказа патронного ТЭНа нужно фото с линейкой у крепления
- Фото старого нагревателя с линейкой или штангенциркулем рядом (общий вид и крупно крепление, выводы).
- Замеры длины, диаметра корпуса и посадочного места в оборудовании.
- Фото бирки или шильдика, если он сохранился, с указанием напряжения, мощности и любых буквенных обозначений.
- Описание среды (вода, масло, воздух, агрессивная жидкость) и рабочей температуры, если известно.
- Чертеж или эскиз с размерами, если деталь нестандартная или нужна под конкретную установку.
- Уточните, нужна ли защита от перегрева (встроенный термостат или термовыключатель) и какой тип вывода провода (клемма, штекер, прямой вывод).
Изменим напряжение, мощность, длину или диаметр колбы патронного ТЭНа
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину, диаметр корпуса, материал оболочки (нержавейка, сталь, титан) под вашу среду. Также можем изменить тип крепления, длину и конструкцию выводов, добавить или убрать оребрение, изменить шаг и высоту ребер.
Где ставят патронные нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, в баках-дозаторах реагентов химводоподготовки котельных, а также в гидробаках спецтехники для обогрева. В компрессорно-конденсаторных агрегатах патронный ТЭН используется как картерный нагреватель холодильного компрессора.
Вопросы
Можно ли сделать патронный ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем на любое напряжение и мощность. Пришлите желаемые параметры и фото старой детали.
Подойдет ли этот нагреватель в мое оборудование, если у него другое крепление (например, резьба вместо фланца)?
Да, изготовим с любым типом крепления по вашему образцу, фото или чертежу.
Возможно ли изготовить ТЭН с другой длиной или диаметром корпуса?
Да, меняем длину и диаметр под вашу задачу. Приложите размеры посадочного места.
Сделаете нагреватель из нержавейки для агрессивной среды?
Да, по заказу используем нержавеющую сталь, титан или другую коррозионностойкую сталь. Укажите среду и температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
