Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка формы изгиба и межосевого расстояния трубки ТЭН для жаропрочного шкафа
- Сравните форму изгиба и расстояние между осями трубки: конфигурация должна совпадать с вашей старой деталью.
- Проверьте тип и расположение крепежа: у этого ТЭНа крепление выполняется с помощью резьбового штуцера или прижимной скобы.
- Уточните расположение и тип контактных выводов: для жаропрочного шкафа выводы могут быть штырьковыми, под гайку или под клемму.
- Измерьте общую длину по трубке от вывода до вывода: эта длина указана в названии модели.
- Сверьте заявленную мощность и напряжение с данными на старой детали: эти параметры зашиты в маркировку.

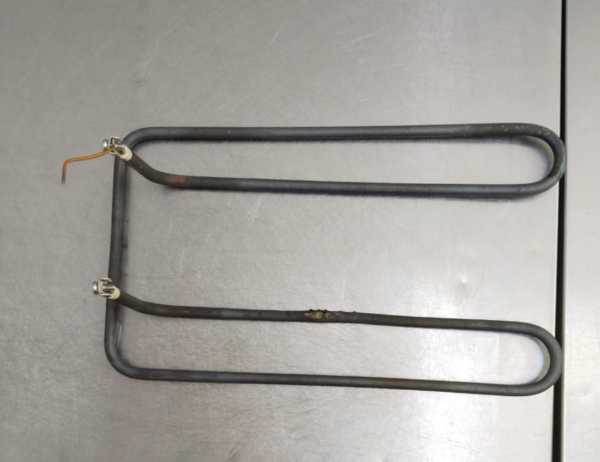

Фото старого ТЭН сбоку и сверху для изготовления на жаропрочный шкаф
- Фото старого нагревателя сбоку и сверху, чтобы был виден изгиб и расположение выводов.
- Фото места установки в шкафу (кронштейны, отверстия, направление обдува, если есть).
- Эскиз с указанием общей длины, длины прямой части, расстояния между осями и диаметра трубки.
- Маркировку или её остатки с корпуса старой детали.
- Если ТЭН стоял в конкретной модели шкафа, сообщите производителя и номер модели оборудования.
Изменение длины, мощности и напряжения трубчатого нагревателя для шкафа
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и расположение крепежа, материал оболочки под вашу среду (воздух, контакт с жиром или паром). Для обсуждения изменений приложите эскиз и укажите желаемые параметры.
Где применяют ТЭН для жаропрочного шкафа
Такие нагреватели ставят в ротационные пекарские шкафы, где ТЭНы в камере обеспечивают конвекцию и комбинированный режим с периодическим впрыском воды для пара. Также их используют в духовых шкафах, где открытые трубчатые ТЭН располагаются на задних или боковых стенках камеры сверху и снизу.
Вопросы
Мне нужно другое напряжение, например 380 В вместо 220 В. Вы сделаете?
Да, сделаем. Для этого укажите при заказе желаемое напряжение и мощность, а также приложите фото старой детали.
У меня другое крепление, не как на фото. Вы можете изменить?
Да, сделаем по вашему образцу или чертежу. Пришлите фото крепежа старого ТЭНа и места его установки.
Длина трубки не подходит, нужно на 50 мм короче. Это возможно?
Да, сделаем по вашим размерам. Приложите эскиз с нужной общей длиной и длиной прямой части.
Мне нужен ТЭН из нержавейки, потому что в шкафу высокая влажность. Вы сделаете?
Да, сделаем из нержавеющей стали. Для заказа укажите материал оболочки и пришлите фото места установки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
