Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что видно по названию и чего не хватает

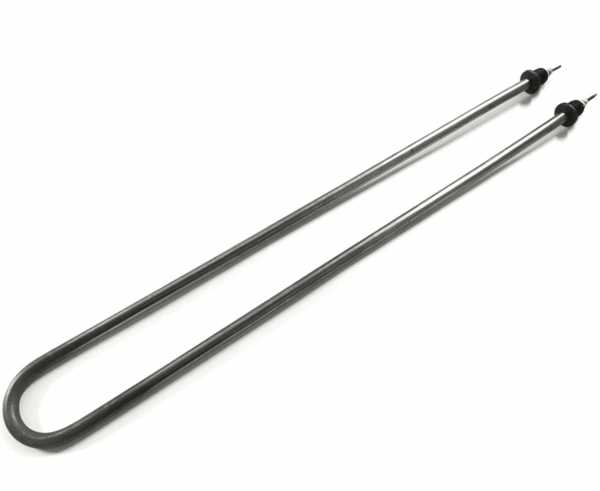

Название расшифровывается так: среда - воздух, трубка гладкая, форма U-образная, установочный размер 30-50 см, напряжение 220 В. По расчёту для мощности 2 кВт на 220 В получаем ток 9,09 А и сопротивление в рабочем режиме 24,2 Ом.
Но для повторения старого ТЭН этих данных мало. Не хватает диаметра оболочки, развёрнутой длины, холодных зон, длины контактных стержней, крепежа и точной геометрии изгиба. У производителей диаметры оболочки ТЭН по ГОСТ 13268-88 бывают от 6,5 до 16 мм, но конкретное значение снимаем только с вашего образца.
Габарит из названия - установочный размер 30-50 см, но точная форма нужна с чертежа или образца.
Как снять размеры со старого ТЭН
Лучший вариант - отправить старый нагреватель целиком. Если это невозможно, снимите три группы размеров.
- Развёрнутая длина: измерьте по средней линии трубки от конца до конца, повторяя все изгибы. Не выпрямляйте трубку.
- Холодные зоны: расстояние от торца трубки до начала активной греющей части с каждой стороны. У производителей холодные зоны обозначают буквами: A=40 мм, B=65 мм и так далее.
- Форма после гибки: высоту и ширину U, длину прямых участков и направление выводов. Сфотографируйте ТЭН с линейкой.
Развёрнутая длина одиночного ТЭН у производителей по ГОСТ 13268-88 - от 250 до 6300 мм. Для нашего изделия ориентир из названия - установочный размер 30-50 см, но развёрнутую длину им не заменить.
Среда и материал оболочки: воздух, вода, масло
Этот ТЭН воздушный. У производителей в каталогах для воздуха прописаны разные режимы: спокойный до 450 °C, движущийся и высокотемпературный. Для спокойного воздуха предельная удельная мощность по таблицам ГОСТ 13268-88 - 2,2 Вт/см². Для воды или масла эти значения другие: у воды до 9-15 Вт/см² в зависимости от материала, у масла около 3 Вт/см².
По заказу меняем материал оболочки и расчётную среду: углеродистая сталь, нержавеющая сталь, медь, латунь. Точный материал подбираем по чертежу, эскизу или образцу.
Не включайте гладкий воздушный ТЭН в спокойном воздухе на полную мощность без обдува: он может перегреться, если удельная мощность выше допустимой для этой среды.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Тип крепления в названии не указан. Его надо снять со старого ТЭН. Варианты бывают разные: резьбовой штуцер, прижимная гайка, фланец или крепёжные скобы. Для U-образного нагревателя важно межосевое расстояние между осями трубок. В названии есть ориентир 30-50 см; возможно, это и есть межосевое, но проверить нужно по факту.
Проверьте на старом ТЭН:
- Резьбу: диаметр и шаг;
- Размер фланца и расстояние между отверстиями;
- Межосевое расстояние параллельных трубок.
Межосевое расстояние - это расстояние между осями двух веток буквы U. Если оно не совпадает, новый ТЭН не встанет на место.
Что прислать, чтобы сделали точно
Делаем по чертежу, эскизу или образцу. Пришлите хотя бы 1 из трёх вариантов:
- Чертеж с размерами: развёрнутая длина, холодные зоны, диаметр трубки, длина стержней, крепёж.
- Эскиз от руки, но с подписанными цифрами и формой U-изгиба.
- Старый ТЭН целиком, вместе с крепежом, если он сохранился.
Если отправляете фото, кладите рядом линейку. По заказу меняем мощность, напряжение, материал оболочки и тип крепежа. Основное для повторения - точные размеры старого ТЭН.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях, стиральных машинах и посудомоечных машинах.
Вопросы
Можно ли нержавейку?
Да, по заказу меняем материал оболочки. Нержавеющая сталь у производителей применяется для высокотемпературных воздушных ТЭН и агрессивных сред. Для вашего ТЭН согласуем материал по чертежу.
Как измерить развёрнутую длину?
Измерьте по средней линии трубки от одного конца до другого, повторяя изгибы рулеткой. Не выпрямляйте старый ТЭН, иначе потеряете форму.
Можно ли на другое напряжение?
На другое напряжение делаем по заказу, но пересчитываем мощность и сопротивление спирали. Пришлите эскиз с нужным напряжением.
Можно ли поставить в другую среду?
Без пересчёта нельзя: для воздуха, воды и масла у производителей разные удельные мощности и материалы оболочки. По заказу меняем исполнение под среду.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
