Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

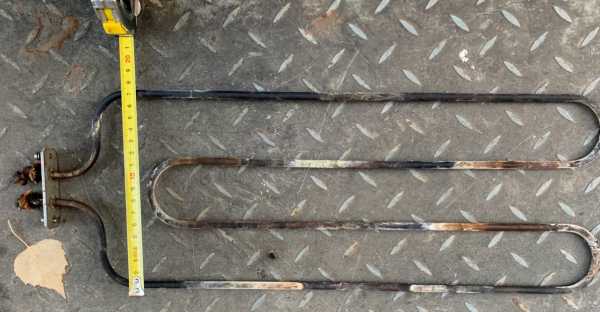

Как сверить геометрию и крепления трубчатого ТЭНа для камеры расстойки
- Сравните форму изгиба и габаритный контур. Нагреватель повторяет геометрию старого образца.
- Проверьте способ крепления в камере расстойки фритюрни. Обычно это фланец, скоба или резьбовая втулка.
- Посмотрите на выводы контактов. У этого ТЭН они выведены с одной стороны, тип клеммы должен совпадать с вашим.
- Сверьте длину трубки и общую монтажную длину. Важно, чтобы нагреватель встал в посадочное место.
- Уточните мощность и напряжение. Эти параметры указаны на корпусе старой детали или в документации.
Что прислать фото старого нагревателя с зоной крепления и выводами для расстойки
- Фото старого ТЭН с нескольких сторон, включая крепление и выводы.
- Чертёж или эскиз с размерами, если есть. Если нет, мы сделаем по образцу.
- Маркировку на корпусе старого нагревателя (цифры, буквы, напряжение, мощность).
- Модель фритюрни или камеры расстойки, в которую ставится деталь.
- Фото места установки (посадочного гнезда, крепёжных отверстий).
- Укажите, из какой среды будет обдув (воздух, пар, масло) и максимальную температуру в зоне нагрева.
Изготовим ТЭН для камеры расстойки с другими напряжением и мощностью
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки, тип крепления и материал оболочки под среду эксплуатации. Для изменений пришлите те же данные, что указаны выше, и напишите, что именно нужно скорректировать.
Куда ставят ТЭН для нагрева воздушной массы в камере расстойки фритюрни
Такие нагреватели ставят в камерах расстойки фритюрниц. Это оборудование для нагрева воздушной массы, где трубчатый элемент расположен в камере, обеспечивая поддержание заданной температуры воздуха. Также нагреватели этого типа могут использоваться в духовых шкафах и мини-печах, где открытые трубчатые элементы устанавливаются на стенках камеры для нагрева воздуха.
Вопросы
Подойдёт ли этот ТЭН для напряжения 380 В, если у меня сеть 220 В?
Да, сделаем с нужным напряжением. Пришлите фото старого образца и укажите требуемое напряжение.
Можно ли изменить длину трубки, чтобы нагреватель встал в другую камеру?
Да, изменим длину по вашему чертежу или образцу. Приложите эскиз с размерами.
Подойдёт ли крепление, если у меня не фланец, а резьбовая втулка?
Да, сделаем крепление по вашему образцу. Пришлите фото узла крепления старой детали.
Вы изготовите ТЭН из нержавейки для влажной среды расстойки?
Да, сменим материал оболочки под вашу среду. Укажите условия работы и приложите фото старого нагревателя.
