Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает для изготовления
Из названия понятны два главных размера: длина нагревателя 93 см и ширина 41 см (скорее всего, это габариты гибки - расстояние между осями или крайние точки). Мощность - 3,5 кВт. Но для изготовления точной копии этих данных мало.
3,5 кВт - это расчётная мощность, но без напряжения (обычно 220 В или 380 В) её нельзя пересчитать в сопротивление спирали.
Без маркировки восстановить полные параметры невозможно. Требуются замеры с образца или чертёж.
- Неизвестен диаметр оболочки трубки (у производителей от 6,5 до 16 мм).
- Нет данных о длине контактных стержней и холодной зоны.
- Не указан материал оболочки - от него зависит, для какой среды подходит ТЭН.
Крепление: штуцер, гайка, фланец, межосевое
Способ крепления ТЭН в мармите выбирается по конструкции бака. По названию «93*41см» можно предположить, что нагреватель устанавливается в плоский поддон - тогда чаще всего применяется фланец или штуцер с гайкой.
Главный параметр для заказа - межосевое расстояние крепёжных отверстий (если фланец) или диаметр резьбы (если штуцер). Без него изготовить крепление, которое подойдёт к вашему мармиту, нельзя.
По заказу меняем тип крепления - делаем по чертежу или образцу.
Форма и гибка: как передать форму и радиус
ТЭН для мармита - это изогнутая трубка, повторяющая дно поддона. Чтобы изготовить такую же, нужен эскиз с радиусами изгибов или сам образец.
- Снимите размеры: общую длину развёртки, расстояния между осями параллельных ветвей.
- Укажите радиусы закруглений на углах - они должны быть не меньше 20 мм от конца стержня (у производителей это стандарт).
- Если образец цел, просто пришлите его - сделаем точную копию.
Форма гибки влияет на активную длину нагревателя. Чем короче активная часть, тем выше удельная мощность на сантиметр трубки - это меняет срок службы.
Среда и материал оболочки: вода, воздух, масло
Мармиты обычно греют воду или масло (жиры). От среды зависит выбор материала оболочки:
- Для воды (pH 5 - 9) у производителей применяют медь, латунь или нержавеющую сталь.
- Для масла и жиров - углеродистую сталь (код Z по ГОСТ: 3,0 Вт/см²).
Если вы не знаете среду, ориентируйтесь на то, что было в старом ТЭН. По заказу меняем материал оболочки - делаем из нержавейки или стали.
Важно: для воды мощность 3,5 кВт на длину 93 см даёт удельную поверхностную мощность около 6 - 8 Вт/см² (в зависимости от диаметра трубки) - это в пределах нормы для медных и нержавеющих ТЭН.
Что прислать
Чтобы мы изготовили ТЭН без маркировки, отправьте:
- Образец старого нагревателя (даже сгоревший) - снимем все размеры.
- Чертёж или эскиз с указанием: общей длины, диаметра трубки, межосевого расстояния крепления, радиусов изгибов, длины контактных стержней.
- Фото мармита и места установки - для проверки габаритов.
- Напряжение сети (220 В или 380 В) - пересчитаем мощность и сопротивление.
Делаем по чертежу, эскизу или образцу. Если нет образца - укажите хотя бы материал оболочки и тип крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в мармиты и тепловые витрины. В мокром мармите нагреватель находится в водяной бане под гастроёмкостями, в сухом мармите элемент располагается под поддоном. Также нагреватели этого типа используются в накопительных водонагревателях, где монтируются в бак через боковой или нижний фланец.

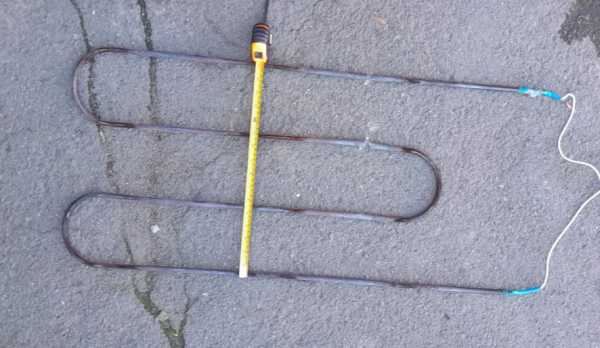

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера - делаем по вашему чертежу или образцу.
Можно ли на другое напряжение?
Да, по заказу пересчитываем спираль под любое напряжение из стандартного ряда: 12, 24, 36, 42, 48, 127, 220, 380 В.
Можно ли нержавейку?
Да, по заказу делаем оболочку из нержавеющей стали - подходит для воды и слабых кислот.
Можно ли сделать по старому образцу без маркировки?
Да, вышлите старый ТЭН - сделаем точную копию по всем размерам и форме гибки.
