Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка изгиба и конфигурации с вашим ТЭНом для стоячей воды
- Форма: сравните изгиб и конфигурацию трубки (петля, спираль, прямая) по старому нагревателю.
- Крепление: проверьте наличие и тип фланца, резьбовой гайки или хомута, а также количество и расположение отверстий под болты.
- Выводы: посмотрите на тип контактов (штырь, клемма под винт, наконечник) и их взаимное расположение на корпусе.
- Длина: замерьте развёрнутую длину трубки (без учёта выводов) и посадочную длину, если нагреватель вставляется в гильзу.
- Маркировка: сверьте буквенно-цифровой код на бирке старого ТЭНа с указанным в названии (например, Н, ТС, буквы материала оболочки).
Фото старого нагревателя для стоячей воды с трёх ракурсов
- Фото старого ТЭНа с трёх ракурсов (общий вид, крепление, выводы).
- Чертёж или эскиз с размерами: длина трубки, шаг изгиба, межосевое расстояние выводов, диаметр фланца или резьбы.
- Модель оборудования, в котором стоял нагреватель (цилиндр, накопитель, ёмкость).
- Остатки старой детали, если она сломана (с сохранением фрагмента трубки и крепежа).
- Указание среды (вода питьевая, техническая, масло) и рабочей температуры.
- Напряжение сети, к которой подключали старый ТЭН (220 В, 380 В, 400 В).
Изготовление ТЭНа по образцу без точного совпадения длины выводов или крепления
Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, тип крепления (с фланца на гайку или наоборот), материал оболочки под агрессивную среду, а также мощность и форму трубки под другое посадочное место.

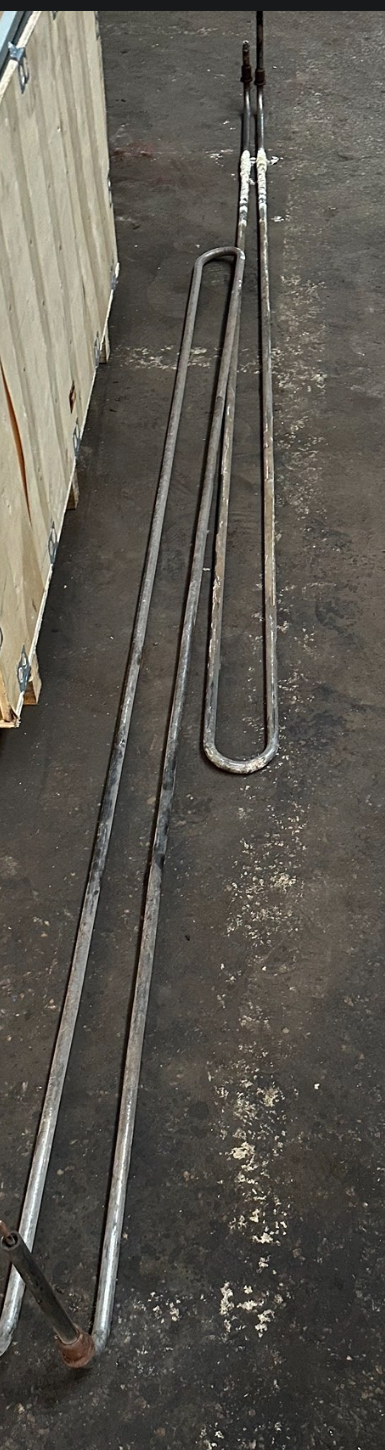

Применение: ТЭН для подогрева стоячей воды
Такие нагреватели ставят в поилках с подогревом для птицы и молодняка, где нагреватель установлен в основании бутылки или чаши и обогревает клапан и прилегающий объём воды.
Вопросы
Подойдёт ли этот ТЭН на напряжение 380 В, если у меня сеть 220 В?
Да, сделаем по вашему заказу под любое напряжение. Пришлите фото старой детали и укажите напряжение сети.
Можно ли увеличить длину выводов, если старый ТЭН коротковат?
Да, изменим длину выводов по вашему чертежу или образцу. Приложите эскиз с нужным размером.
У меня в баке агрессивный раствор, подойдёт ли стандартная оболочка?
Да, сделаем из материала, стойкого к вашей среде. Пришлите описание среды (состав, концентрация, температура).
Нужен такой же по форме, но с фланцем другого диаметра, это возможно?
Да, изготовим с любым фланцем или резьбой по вашему образцу. Приложите фото старого крепления и его диаметр.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
