Посадка в отверстие: H7 и почему зазор решает
Патронный ТЭН греет плиту через стенку отверстия, а воздух между стенками тепло не передаёт. У производителей патронных ТЭН принята посадка H7 с развёрткой: зазор 0,05 мм на сторону, в отдельных случаях допускается до 0,1 мм.
- Отверстие на 0,2 мм больше диаметра нагревателя у производителей считается достаточным для теплового контакта.
- Большой зазор даёт воздушную прослойку: ТЭН перегревается, плита недогревается.
Посадка H7 это не «свободное отверстие», а плотная посадка для прямого теплового контакта.
Не растачивай отверстие «с запасом». Увеличенный зазор уменьшает теплоотвод и ускоряет перегорание ТЭНа.
Зазор 0,05 мм на сторону: этого достаточно, чтобы вставить ТЭН, и достаточно мало, чтобы тепло ушло в плиту.

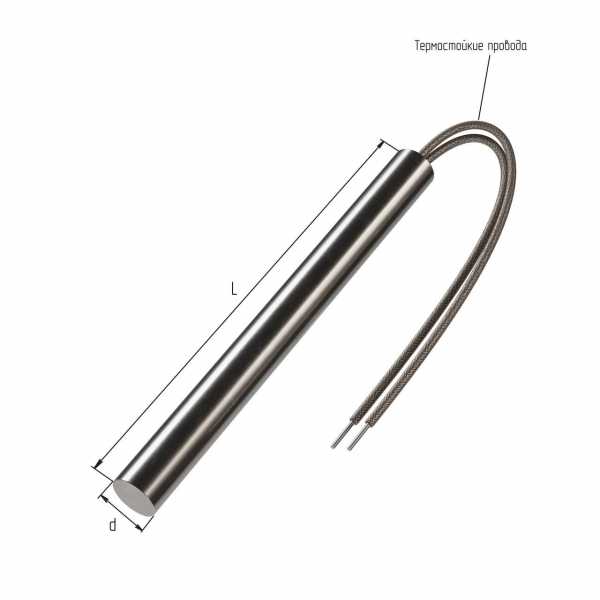

Если в названии нет размеров: три замера для заказа
Название «Патронный тэн» без цифр не описывает нагреватель. Чтобы повторить конфигурацию, сними с отверстия и старого ТЭНа три размера.
- Диаметр посадочного отверстия, фактический.
- Диаметр старого ТЭНа по корпусу.
- Общая длина старого ТЭНа от глухого торца до выхода проводов.
Три замера: отверстие, диаметр, длина. По ним делаем по чертежу, эскизу или образцу.
Главная цифра заказа: три замера, а не «приблизительно такой же».
Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Что измерить для патронного ТЭН
- Диаметр отверстия в плите или форме (штангенциркулем, до сотых)
- Глубину отверстия и длину старого ТЭН
- Как выходят выводы: прямо, под углом, в металлорукаве
- Мощность и напряжение с шильдика или паспорта
Выводы и холодная зона: где выходит провод
У патронного ТЭНа выводы с одной стороны, второй конец глухой. В каталогах производителей со стороны выводов есть холодная зона длиной 1,5-3 см, с глухой стороны около 1 см. Этот участок корпуса не греет.
В горячей плите холодная зона у вывода провода защищает место подключения от перегрева. Если её не сделать, провод и изоляция работают в зоне максимальной температуры и быстрее стареют.
Что прислать, чтобы повторить именно этот нагреватель
Пришлите один из трёх вариантов: чертёж с размерами, эскиз с направлением выводов или образец старого ТЭНа. По чертежу, эскизу или образцу делаем повтор. По заказу меняем диаметр, длину, мощность, напряжение и выводы.
Где применяют патронные ТЭНы
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, а также в баках-дозаторах реагентов химводоподготовки котельных, где монтируются через бобышку в стенке или крышке. Кроме того, патронный ТЭН используется как картерный нагреватель холодильного компрессора, устанавливаясь в приваренную к корпусу скважину. В гидробаках спецтехники такой нагреватель встраивается непосредственно в бак или теплообменник.
Вопросы
Подойдёт ли в отверстие чуть больше диаметра?
Если отверстие чуть больше диаметра ТЭНа, посадка будет свободнее. У производителей зазор до 0,1 мм на сторону допускается, но лучше придерживаться H7, иначе ТЭН будет перегреваться.
Можно ли выводы под углом 90°?
Да, можно развернуть выводы под прямым углом. По заказу меняем направление выводов, пришлите эскиз, чтобы мы повторили именно ваш вариант.
Можно ли со встроенной термопарой?
Да, у производителей есть патронные ТЭН со встроенным датчиком температуры. По заказу делаем со встроенной термопарой, если это указано в чертеже или эскизе.
Почему патронный ТЭН перегорает у выводов?
У выводов находится холодная зона, там соединяются провода и спираль. При плохом теплоотводе или большом зазоре это место перегревается, поэтому у производителей холодная зона со стороны выводов делается 1,5-3 см.
