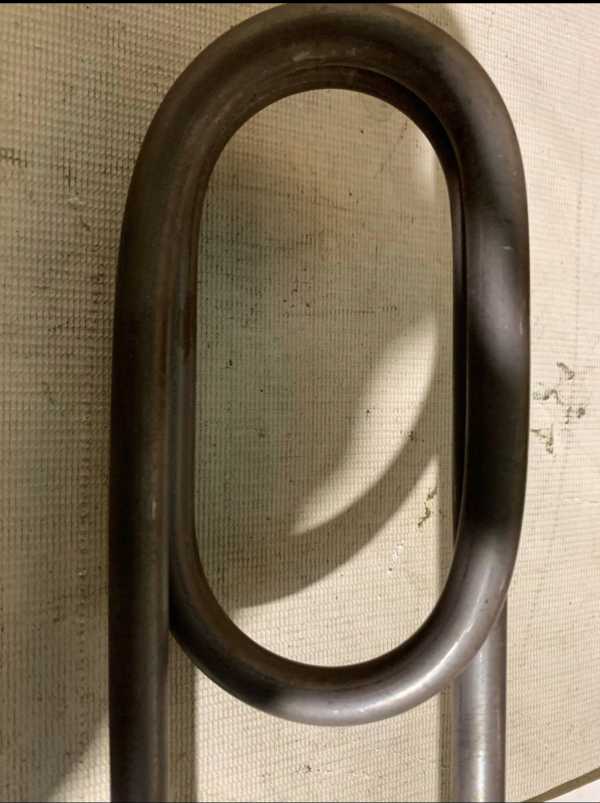

ТЭН 1,6 кВт, U220В

Что скрывает название «ТЭН 1,6 кВт, U220В» и чего в нём не хватает

Из названия мы знаем главное: мощность 1,6 кВт и рабочее напряжение 220 В. Этого достаточно, чтобы посчитать базовые электрические параметры: ток в рабочем режиме составит 7,27 А, а сопротивление спирали - 30,2 Ом. Именно на эти цифры будет опираться намотка нихромовой или фехралевой нити внутри трубки.

Но для производства этих данных мало. В названии не указаны:

• Диаметр оболочки (у производителей встречается от 6,5 до 16 мм)
• Развёрнутая длина трубки
• Материал оболочки
• Среда нагрева
• Длина контактных стержней и их диаметр
• Тип крепления - есть штуцер, резьба, фланец или просто гладкие концы
• Форма: прямой это ТЭН или гнутый

Форма и гибка: как передать радиус и геометрию

Если ваш ТЭН не прямой, а гнутый (П-образный, W-образный, кольцевой), форма задаётся эскизом с указанием радиусов изгиба и расстояний между осями. При гибке важно помнить: контактный стержень должен находиться только на прямом участке. У производителей это правило соблюдается жёстко - не менее 10 мм от начала изгиба для тонких трубок и не менее 20 мм для диаметров 10 - 16 мм.

1. Снимите размеры со старого нагревателя
2. Начертите эскиз от руки с размерами в миллиметрах
3. Укажите радиусы изгиба - если они неизвестны, можно просто обвести контур на бумаге

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма

Для точного повторения по образцу нужно измерить три вещи:

1. Развёрнутая длина - если ТЭН гнутый, измерьте длину по внешней стороне дуг, как будто выпрямили трубку. У производителей допуск на длину до 1000 мм - ±2%, свыше - ±1%
2. Длина холодных зон - это расстояние от конца трубки до начала активной (греющей) части. В ГОСТ эти зоны кодируются буквами: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм
3. Форма после гибки - нарисуйте контур на бумаге в натуральную величину или сфотографируйте рядом с линейкой

Среда и материал оболочки: вода, воздух, масло

Это самый важный раздел. Один и тот же ТЭН на 1,6 кВт и 220 В нельзя поставить в воду, масло и воздух одновременно - у каждой среды своя предельная удельная мощность на квадратный сантиметр поверхности трубки. В каталогах производителей по ГОСТ приняты буквенные коды:

• X - вода и слабые растворы (pH 5 - 9), до 9 Вт/см², оболочка - медь или латунь
• P - вода со щелочами (pH 7 - 9), до 15 Вт/см², углеродистая сталь
• J - вода с кислотами (pH 5 - 7), до 15 Вт/см², нержавеющая сталь
• S - спокойный воздух до 450°C, до 2,2 Вт/см², углеродистая сталь
• T - спокойный воздух свыше 450°C, до 5 Вт/см², жаропрочная нержавейка
• Z - жиры и масла, до 3 Вт/см², углеродистая сталь

Материал оболочки и её диаметр напрямую зависят от среды. Один и тот же нагреватель для воды и для масла будет иметь разную трубку.

30,2 Ом - рабочее сопротивление. Измерять его нужно только в нагретом состоянии, холодный ТЭН показывает меньше.

Что прислать для запуска в производство

Чтобы мы сделали ТЭН 1,6 кВт / 220 В, нужен один из вариантов:

• Готовый чертёж с размерами и материалом оболочки
• Эскиз от руки с указанием развёрнутой длины, диаметра и холодных зон
• Старый образец - по нему снимем все размеры и повторим форму

Дополнительно укажите среду нагрева (вода, масло, воздух) и желаемый тип крепления - резьба, штуцер, фланец или гладкие концы. Если есть маркировка на старом ТЭН - пришлите фото, это ускорит подбор.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе элемент устанавливается в баке через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы.
