Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте длину трубки и шаг спирали ТЭНа для бойлера
- Форма и длина трубки. Снимите размер по осям изгиба или прямого участка. Для спирального ТЭН проверьте шаг и диаметр витка.
- Тип крепления и фланец. Уточните диаметр отверстия, количество и расположение отверстий под шпильки или резьбу. Есть ли прижимная планка.
- Выводы контактов. Отметьте длину шпилек, наличие резьбы или отверстия под клемму, угол отгиба относительно трубки.
- Мощность и напряжение. Сверьте маркировку на корпусе или в документации. Если маркировка стёрта, укажите эти данные при заказе.
- Среда и защита. Есть ли покрытие или антикоррозийная оболочка. Для бойлера важна открытая спираль или наличие дополнительного кожуха.

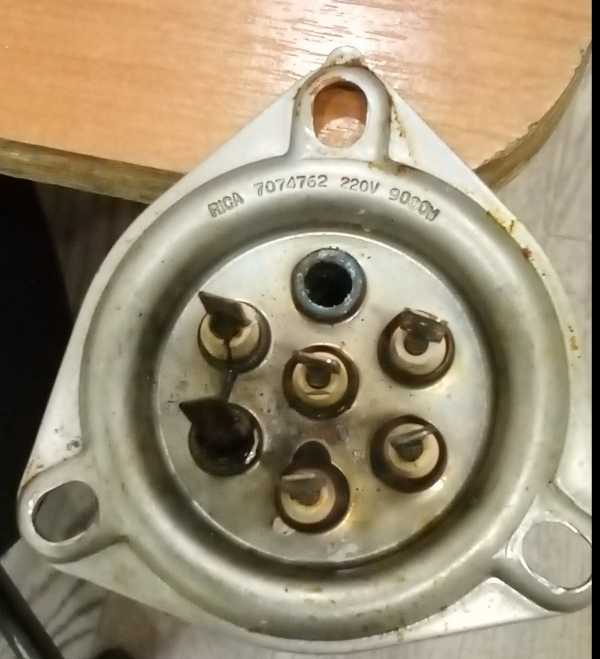

Пришлите фото крепления и выводов старого нагревателя бойлера
- Фото старого ТЭН с нескольких ракурсов (общий вид, крепление, выводы).
- Чертёж или эскиз с указанием основных размеров (длина, диаметр трубки, шаг змеевика, диаметр фланца).
- Маркировка на корпусе (мощность, напряжение, код производителя) или данные с шильдика бойлера.
- Модель и год выпуска бойлера, если известны.
- Упоминание о среде нагрева (вода, масло, антифриз) и максимальной рабочей температуре.
- Для нестандартного крепления: фото фланца, планки или гайки отдельно.
Изменим длину и диаметр фланца ТЭНа для вашего водонагревателя
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, шаг спирали, диаметр фланца, тип выводов, мощность и рабочее напряжение. Также можем подобрать материал оболочки под агрессивную среду или изменить защитное покрытие.
Куда ставят ТЭН для бойлера
Такие нагреватели ставят в накопительные водонагреватели, промышленные бойлеры для котельных и ЖКХ, а также в бойлеры косвенного нагрева. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец. В промышленном бойлере ГВС блок ТЭН вкручивается в бак через резьбовой штуцер. В бойлере косвенного нагрева нагреватель размещается в защитной гильзе через нижний фланец бака.
Вопросы
Можно ли заказать ТЭН с другим напряжением, например на 220 В вместо 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали или чертёж.
Подойдёт ли этот ТЭН, если у моего бойлера другой диаметр фланца?
Изменим диаметр фланца и расположение отверстий под ваше оборудование. Приложите чертёж или фото посадочного места.
Нужен ТЭН из нержавейки, а у меня сейчас медный. Это возможно?
Да, сделаем из другого материала. Укажите среду нагрева и температуру, чтобы мы подобрали подходящую оболочку.
Можно ли увеличить длину трубки, если старый ТЭН не достаёт до дна бойлера?
Да, сделаем другой длины. Пришлите точный размер от крепления до нужной точки и фото места установки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
