Характеристики
| Тип | Оребренный (ТЭНР) |
|---|---|
| Применение | Приточные установки, калориферы |
| Форма | По заказу: прямая, U-образная |
| Крепление | Штуцер с гайкой или на фланце |
| Материал оребрения | Углеродистая или нержавеющая сталь |
| Напряжение | 220В / 380В (по заказу) |
| Мощность | По заказу, под конкретное оборудование |
Где применяется и в каком оборудовании
Оребрённые ТЭН ставят в приточные установки с обдувом вентилятора: электрокалориферы серий ЭКО/ЭКОЦ, канальные нагреватели МАКСАЭРО ЭНП, круглоканальные DRE, электроконвекторы с принудительным обдувом Tizest TEC. Для тепловых пушек и тепловентиляторов тоже подходят.

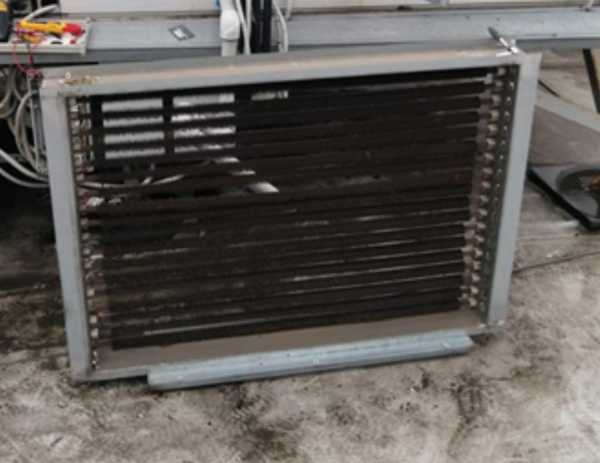

В оборудовании с прямоугольным каналом или воздуховодом нагреватели монтируют в смесительной камере или непосредственно в канал. Оребрение из нержавеющей или оцинкованной стали повышает теплоотдачу при обдуве.
Что такое ТЭНР и чем отличается от гладкого ТЭН
ТЭНР это трубчатый электронагреватель с оребрением. Оребрение увеличивает площадь поверхности в 10-16 раз. За счёт этого при той же мощности температура оболочки ниже (300-400°C против 500-700°C у гладкой трубки). Стандарт ГОСТ 13268-88 не описывает конструкцию ТЭНР, маркировка в нём только для гладких ТЭН.
Для приточных установок используют именно оребрённые нагреватели: они меньше греются и дольше работают при обдуве.
Подбор ТЭН для калорифера: обдув и удельная нагрузка
Главное условие для калорифера и приточной вентиляции - обязательный обдув вентилятором. Без потока воздуха удельная нагрузка на трубку растёт, ТЭН перегревается и выгорает. Минимальная скорость воздуха для оребрённых элементов - 2 м/с.
При подборе учитываем: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, крепление (штуцер, резьба, фланец), материал оребрения. Уточняем модель оборудования или фото старого ТЭН с маркировкой.
Типичные причины перегрева и выгорания ТЭН
Частая причина выхода ТЭН из строя в тепловых пушках и калориферах - перегрев из-за недостаточного обдува (отказ вентилятора, перекрытый забор воздуха) и накопление пыли на оребрении, снижающее теплоотдачу.
Подача питания на ТЭН при отключённом вентиляторе запрещена. В тепловых завесах предусмотрена задержка отключения вентилятора на 3 минуты после снятия нагрева, чтобы снять остаточное тепло.
По заказу: настройка под ваше оборудование
Делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление берём из чертежа, образца или маркировки старого нагревателя. По заказу - оребрение из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце.
Для канальных нагревателей часто применяют секции ТЭН со ступенчатым регулированием мощности: несколько групп ТЭН, включаемых поочерёдно.
Что прислать для расчёта
Для точного подбора оребрённого ТЭН нужно прислать:
Развёрнутую длину и форму (прямой, U-образный), расстояние между выводами.
Мощность и напряжение, крепление (штуцер, резьба, фланец), материал оребрения.
Условия эксплуатации: есть ли обдув вентилятором и температура воздуха.
Модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как узнать, подходит ли ТЭН к моему оборудованию?
Сравните развёрнутую длину, форму, мощность, напряжение и крепление. Если знаете модель электрокалорифера или тепловентилятора, сообщите её. Пришлём подходящий вариант.
Обязательно ли нужен обдув вентилятором для оребрённого ТЭН?
Да. Без обдува скорость воздуха падает ниже 2 м/с, повышается температура оболочки, ТЭН перегревается. Подача питания на ТЭН при отключённом вентиляторе запрещена.
Можно ли заказать другую длину или крепление?
Да. Делаем по вашим размерам: длина, форма, мощность, напряжение, крепление (штуцер, резьба, фланец), материал оребрения. Пришлите чертёж, образец или маркировку.
Как проверить старый ТЭН мультиметром?
Проверьте сопротивление между выводами: бесконечность (OL) означает обрыв цепи, тогда замена. Затем проверьте сопротивление между стержнем и корпусом: низкое значение указывает на пробой изоляции, часто после работы без обдува.
Что прислать для расчёта?
Развёрнутую длину и форму, расстояние между выводами, мощность и напряжение, крепление, материал оребрения, условия обдува и температуру воздуха, а также фото или модель оборудования.
Чем отличается ТЭН для калорифера от обычного?
Для калорифера ставят оребрённые ТЭН (ТЭНР). Оребрение увеличивает площадь теплоотдачи, поэтому при том же токе температура оболочки ниже, и нагреватель работает при обдуве без перегрева.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
